Détails sur le produit:
|
| Type d'opération: | Commutateur "Marche/Arrêt", en une seule étape, micro | Sortir: | SPDT 15 (8A) 24/250VAC |
|---|---|---|---|
| Élément de détection: | Pagayer | Certification: | CE |
| Matériel de pièces en contact avec le fluide: | Laiton | La température liquide: | -20℃~120℃ |
| Mettre en évidence: | Valve à bille motorisée de régulation du débit,Valve à bille motorisée de 265 V,1.0MPa soupape à bille de régulation du débit |
||

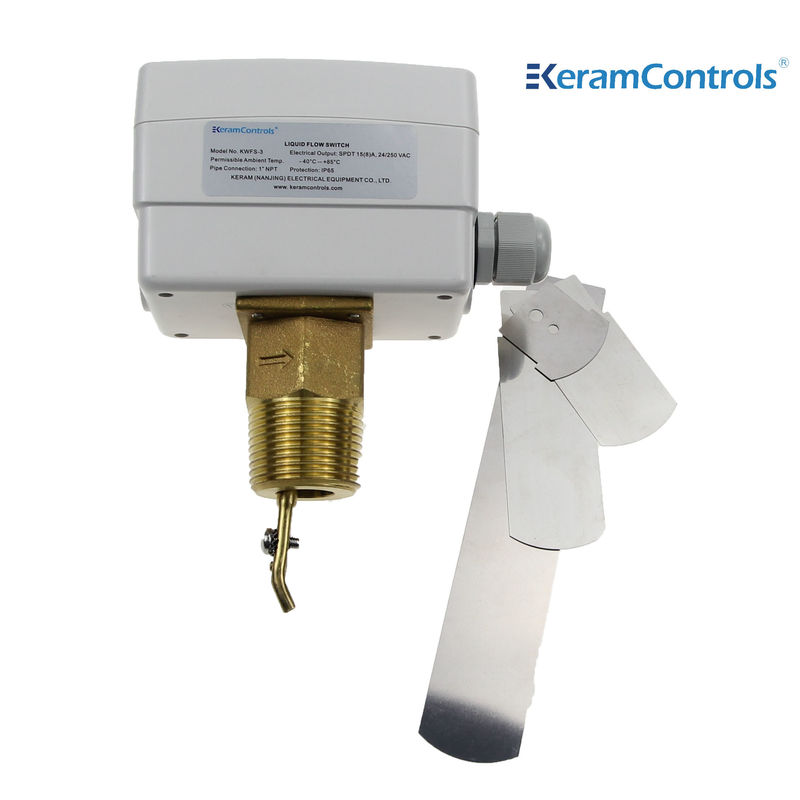

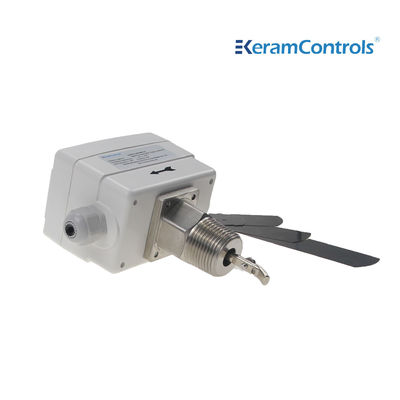

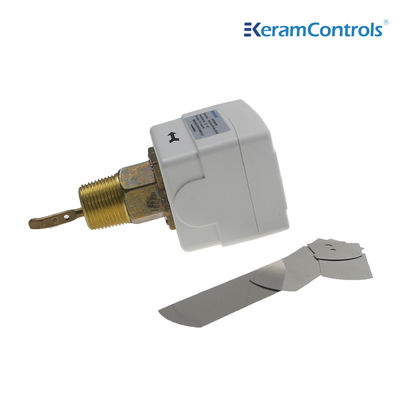

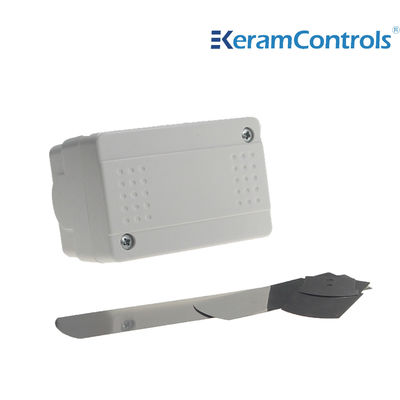

Le KWFS est un interrupteur de débit avec une classe de protection IP65, qui peut être utilisé dans des environnements difficiles, et son contact avec le fluide est en laiton, ce qui peut prolonger la durée de vie de l'équipement.
Contrôle et surveillance du débit de liquide des chaudières, des pompes, etc., des équipements de chauffage, de refroidissement et de climatisation.
Caractéristiques
● Contrôle du débit d'eau et de fluides normaux
● Le micro-interrupteur SPDT rénové assure une fonction de commutation fiable
● Calibre de commutation 15(8A)250VAC
● IP65, boîtier de classe I
● Point de consigne réglable
● Palette en acier inoxydable
● Matériau en laiton
● Température maximale du liquide 120℃
● Pression de service maximale 13,5 Ba
| Type de fonctionnement | Marche/Arrêt, mono-étage, micro-interrupteur |
| Sortie | SPDT 15(8A) 24/250VAC |
| Débits | Voir le tableau des débits |
| Réglage du débit | Vis interne |
| Élément de détection | Palette |
| Applications liquides | Eau chaude, réfrigérée, de puits, de piscine et de mer, saumure ou éthylène glycol |
| Matériau des pièces en contact avec le fluide | Laiton |
| Matériau de la palette | Acier inoxydable |
| Température du liquide | -20℃~120℃ |
| Température ambiante admissible | -40℃~85℃ |
| Humidité ambiante admissible | 10…90% HR, sans condensation |
| Entrée de câble | Raccord M18 |
| Boîtier | ABS ou PC résistant au feu |
| Protection | IP65 |
| Couleur | Blanc |
| Poids | 1,0 kg |
Types de modèles
| Modèle | Connexion |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Taille de la conduite (po) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Débit min. | Augmentation du débit ①&②Connecté |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Diminution du débit ①&③Connecté |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Débit max. | Augmentation du débit ①&②Connecté |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Diminution du débit ①&③Connecté |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Remarque :
①Pour les débits avec le suffixe "Z", la palette de 6 pouces doit être installée.
②L'unité de débit du tableau ci-dessus est GPM (m /h)
L'interrupteur de débit peut être installé dans toutes les positions, loin des coudes ou des étranglements, avec la flèche indiquant le sens du débit. Si le tuyau est vertical, recalibrer la plage pour équilibrer le poids de la palette. Si l'appareil est monté vers le bas, faire attention aux scories et l'appliquer dans un tuyau droit qui est loin des filtres, des vannes, etc., avec une longueur d'au moins 5 fois le diamètre du tuyau en amont et en aval de l'unité.
Remarque :
L'interrupteur de débit est calibré en usine à sa sensibilité minimale. Pour augmenter la vanne de consigne, tourner la vis de réglage dans le sens des aiguilles d'une montre. La vanne de coupure doit être ≥ le débit minimum nécessaire pour garantir la protection de l'installation.
| Installer la palette | |
| Tuyau | N° |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
