Détails sur le produit:
|
| Nom: | Commutateur de débit de liquide | Type d'opération: | Commutateur "Marche/Arrêt", en une seule étape, micro |
|---|---|---|---|
| Sortir: | SPDT 15 (8A) 24/250VAC | Débits: | Voir le tableau de débit |
| Élément de détection: | Pagayer | Matériau de la pagaie: | Acier inoxydable |
| Mettre en évidence: | Ventilateur solénoïde hydraulique électrique,Valve électrique à magnétophone OEM,Ventilateur hydraulique électrique électromagnétique de 24 V |
||

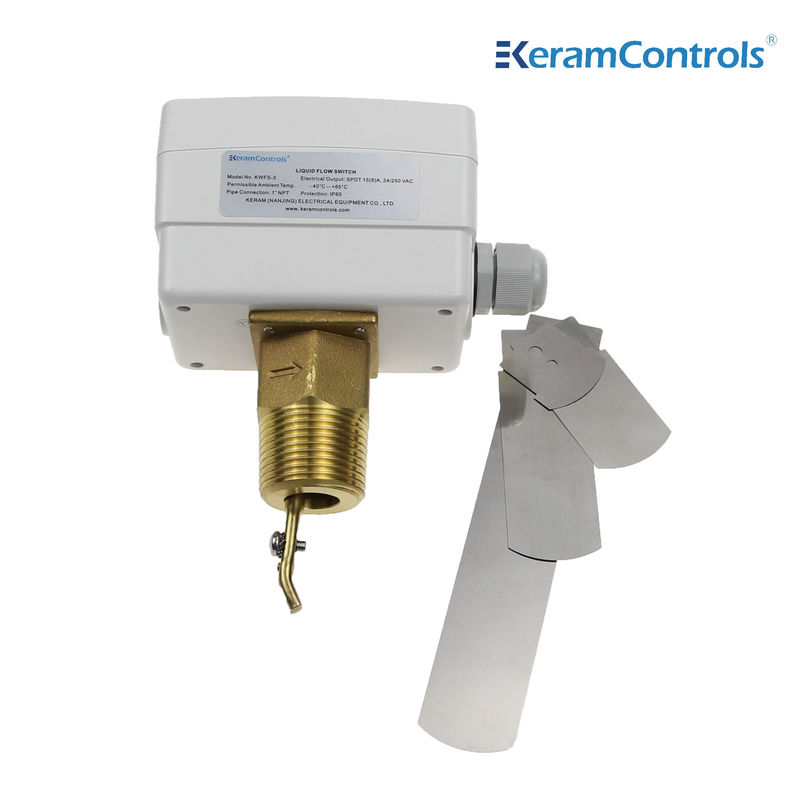

Détecteur de débit de liquide série KWFS, adapté aux canalisations des usines industrielles : chauffage et climatisation, systèmes de réfrigération et pompes à chaleur, contrôle du débit d'eau et des fluides conventionnels.
Contrôle et surveillance du débit de liquide des chaudières, des pompes, etc., des équipements de chauffage, de refroidissement et de climatisation.
Caractéristiques
• Contrôle du débit d'eau et des fluides normaux
• Le micro-interrupteur SPDT rénové assure une fonction de commutation fiable
• Puissance de commutation 15(8A) 250VAC
• IP65, boîtier de classe I
• Point de consigne réglable
• Palette en acier inoxydable
• Matériau en laiton
• Température maximale du liquide 120°C
• Pression de service maximale 13,5 bars
| Type de fonctionnement | Marche/Arrêt, à un seul étage, micro-interrupteur |
| Sortie | SPDT 15(8A) 24/250VAC |
| Débits | Voir le tableau des débits |
| Réglage du point de consigne du débit | Vis interne |
| Élément de détection | Palette |
| Applications de liquides | Eau chaude, eau glacée, eau de puits, eau de piscine et eau de mer, saumure ou éthylène glycol |
| Matériau des pièces en contact avec le fluide | Laiton |
| Matériau de la palette | Acier inoxydable |
| Température du liquide | -20°C~120°C |
| Température ambiante admissible | -40°C~85°C |
| Humidité ambiante admissible | 10…90 % HR, sans condensation |
| Entrée de câble | Raccord M18 |
| Boîtier | ABS ou PC résistant au feu |
| Protection | IP65 |
| Couleur | Blanc |
| Poids | 1,0 kg |
Types de modèles
| Modèle | Raccordement |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Taille de la conduite (pouces) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Débit min. | Augmentation du débit ①&②Connecté |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Diminution du débit ①&②Connecté |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Débit max. | Augmentation du débit ①&②Connecté |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Diminution du débit ①&②Connecté |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Remarque :
①Pour les débits avec le suffixe "Z", la palette de 6 pouces doit être installée.
②L'unité de débit du tableau ci-dessus est GPM (m³/h)
Le détecteur de débit peut être installé dans toutes les positions, loin des coudes ou des étranglements, avec la flèche indiquant le sens du débit. Si la conduite est verticale, recalibrer la plage pour équilibrer le poids de la palette. Si l'appareil est monté vers le bas, veiller aux scories et l'appliquer dans une conduite droite, loin des filtres, des vannes, etc., avec une longueur d'au moins 5 fois le diamètre de la conduite en amont et en aval de l'appareil.
Remarque :
Le détecteur de débit est calibré en usine à sa sensibilité minimale. Pour augmenter la valeur de consigne, tourner la vis de réglage dans le sens des aiguilles d'une montre. La vanne de coupure doit être ≥ le débit minimum nécessaire pour garantir la protection de l'installation.
| Installer la palette | |
| Tuyau | N° |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
