Détails sur le produit:
|
| Type d'opération: | Commutateur "Marche/Arrêt", en une seule étape, micro | Sortie: | SPDT 15 (8A) 24/250VAC |
|---|---|---|---|
| Débits: | Voir le tableau de débit | Certification: | CE |
| Élément de détection: | Palette | Matériel de palette: | Acier inoxydable |
| La température liquide: | -20℃~120℃ | Protection: | IP65 |
| Mettre en évidence: | KQF-B01 3 robinet à tournant sphérique motorisé de la manière 1,Robinet à tournant sphérique motorisé de KQF-B01 DC9 1,Robinet à tournant sphérique électrique de manière de KQF-B01 24V 3 |
||

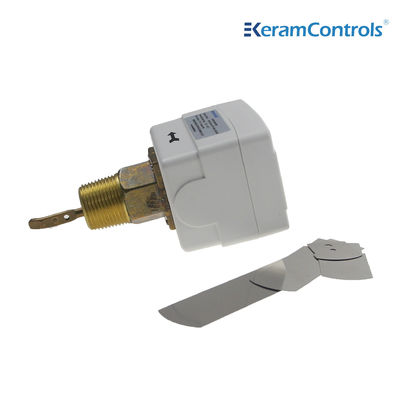

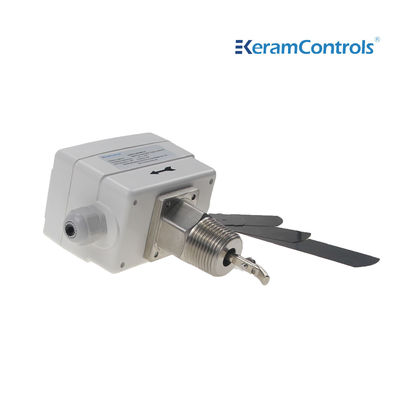

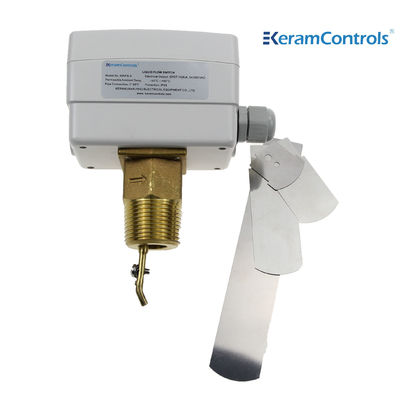

KWFS est un propulseur d'acier inoxydable pour sentir le changement de l'écoulement, et puis la position des changements de palette, de sorte que les changements micro de commutateur, afin de produire le signal de commutateur, commandiez la taille de l'écoulement.
Contrôle et surveiller l'écoulement liquide des chaudières, pompes, etc., de la chauffage, du refroidissement, et du matériel de climatisation.
Caractéristiques
●Contrôle de flux de l'eau et des médias normaux
●Le commutateur micro rénové de SPDT assure la fonction de commutateur fiable
●estimation du commutateur 15 (8A) 250VAC
●IP65, clôture de la classe I
●Réglable de point de consigne

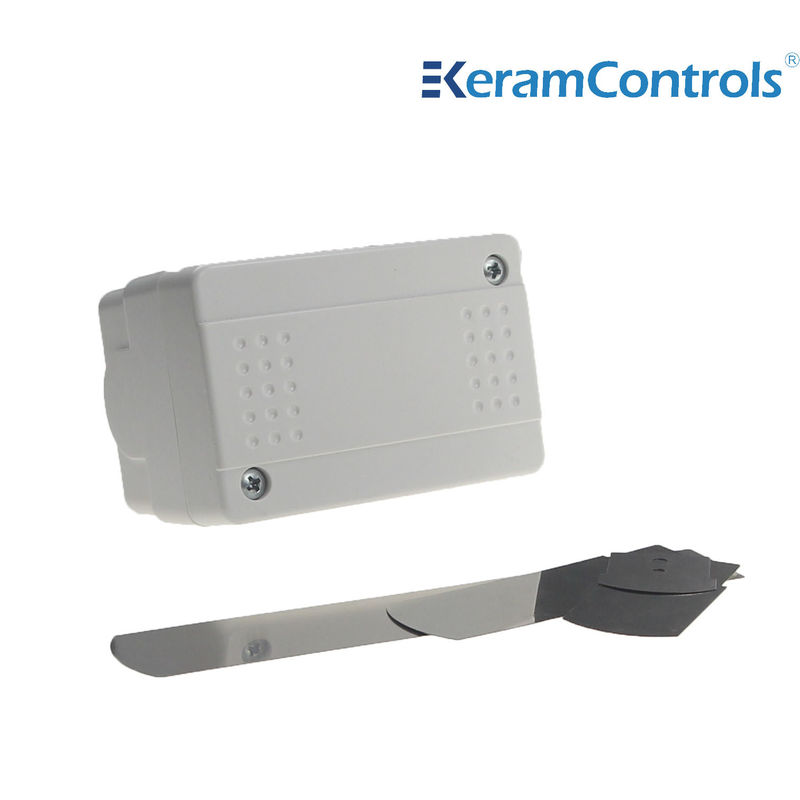

●Palette d'acier inoxydable
●Matériel en laiton
●Temp liquide maximal 120℃
●Pression d'utilisation maximum 13.5Ba
| Type d'opération | Commutateur "Marche/Arrêt", en une seule étape, micro |
| Sortie | SPDT 15 (8A) 24/250VAC |
| Débits | Voir le tableau de débit |
| Débit plaçant l'ajustement | Vis interne |
| Élément de détection | Palette |
| Applications liquides | Eau chaude, refroidi, bonne, de piscine et de mer, saumure ou éthylène-glycol |
| Matériel de pièces en contact avec le fluide | Laiton |
| Matériel de palette | Acier inoxydable |
| La température liquide | -20℃~120℃ |
| Température ambiante permise | -40℃~85℃ |
| Humidité ambiante permise | Rhésus de 10… 90%, sans condensation |
| Entrée de câble | Montage M18 |
| Logement | ABS ou PC de résistance de feu |
| Protection | IP65 |
| Couleur | Blanc |
| Poids | 1.0Kg |
Types de modèle
| Modèle | Connexion |
| KWFS-1 | 1/2 » -14 TNP |
| KWFS-2 | 3/4" -14 TNP |
| KWFS-3 | 1" -11 ½ TNP |
| Ligne taille de tuyau (dedans.) | 1 | 1 ¼ | 1 ½ | 2 | ¼ 2 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.flow | Augmentation d'écoulement ①et ② relié |
4,2 (1,0) |
5,8 (1,3) |
7,5 (1,7) |
13,7 (3,1) |
17,6 (4,0) |
27,5 (6,2) |
64..7 (14,7) |
35,2 (8,0) |
12,5 (28,4) |
57,01 (12,9) |
90,0 (43,1) |
74,0 (16,8) |
374,7 (85,1) |
204,7 (46,5) |
| Diminution d'écoulement ①et ③ relié |
2,5 (0,6) |
3,7 (0,8) |
5,0 (1,1) |
13,7 (2,2) |
11,9 (2,7) |
19 (4,3) |
50,1 (11,4) |
26,9 (6,1) |
101,1 (22,9) |
41,0 (9,3) |
158,0 (35,9) |
54,0 (12,3) |
319,7 (72,6) |
170,0 (3806) |
|
| Max.flow | Augmentation d'écoulement ①et ② relié |
9,2 (2,1) |
13,3 (3,0) |
17,6 (4,0) |
26,9 (6,1) |
30,8 (7,0) |
50,2 (11,4) |
127,6 (29,0) |
81,0 (18,4) |
245,0 (55,6) |
118,0 (18,4) |
374,7 (85,1) |
144,0 (32,7) |
759,5 (172,5) |
415,0 (94,2) |
| Diminution d'écoulement ①et ③ relié |
8,1 (1,9) |
12,5 (2,8) |
16,3 (3,7) |
25,1 (5,7) |
28,6 (6,5) |
471 (10,7) |
122,0 (27,7) |
76,2 (17,3) |
234,7 (53,3) |
111,0 (25,2) |
359,7 (81,7) |
134,7 (30,6) |
729,6 (165,7) |
400,6 (90,8) |
|
Note :
①Pour des débits avec le suffixe « Z », la palette de 6 pouces doit être installée.
②L'unité de débit de la table ci-dessus est gal/mn (m /h)
Le commutateur d'écoulement peut être installé dans chaque position loin des coudes ou des throttlings, avec la flèche sur le sens d'écoulement. Si le tuyau est vertical, recalibrez la gamme pour équilibrer le poids de palette. Si le dispositif est vers le bas monté, faites attention aux scories et appliquez-la dans un tuyau droit qui est loin des filtres, des valves, etc., avec la longueur au moins 5 fois le diamètre du tuyau en amont et en aval l'unité.
Note :
Le commutateur d'écoulement est calibré à l'usine à sa sensibilité minima. Pour augmenter la valve réglée, tournez la vis d'approche dans le sens horaire. La valve de coupe-circuit doit être écoulement minimum de ≥the nécessaire pour garantir la protection de l'usine.
| Installez la palette | |
| Tuyau | NON. |
| 1" | 1 |
| 11/4 » | 1 |
| 11/2 » | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4" Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5" Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6" Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8" Z | 1,2,3,4 |
1 Q : Quel est le délai de livraison ?
: Selon les spécifications et la quantité de votre ordre, généralement 4
jours pour les produits standard normaux dans 10pcs.
2 Q : Êtes-vous fabricant ou société commerciale ?
: Nous sommes fabricant avec beaucoup d'années d'expérience. Nous avons le notre
propre usine. Accueil pour visiter notre usine.
3 Q : Pouvons-nous employer notre logo sur les produits ?
: Yes.We peut fournir le service d'OEM.
4 Q : Avez-vous des produits avec le certificat à l'épreuve ex ?
: Oui, nous pouvons offrir l'intrinsèque-sécurité et les certificats de preuve de flamme.
5 Q : Quelle est la garantie de vos produits ?
: La normale est de 12 mois.
6 Q : Quel est le moyen de transport ?
: Exprimez comme le TNT, le Fedex, le DHL, l'UPS, ou la logistique par l'indicateur.
