Détails sur le produit:
|
| Nom: | Commutateur de débit de liquide | Type d'opération: | Marche/arrêt, à un étage, micro-interrupteur |
|---|---|---|---|
| Température du liquide: | -20℃~120℃ | Température ambiante admissible: | -40℃~85℃ |
| Mettre en évidence: | Vanne électromagnétique électrique pneumatique,Vanne électromagnétique électrique de KSV 380V,CE de KSV 24 vannes électromagnétiques pneumatiques de volt |
||

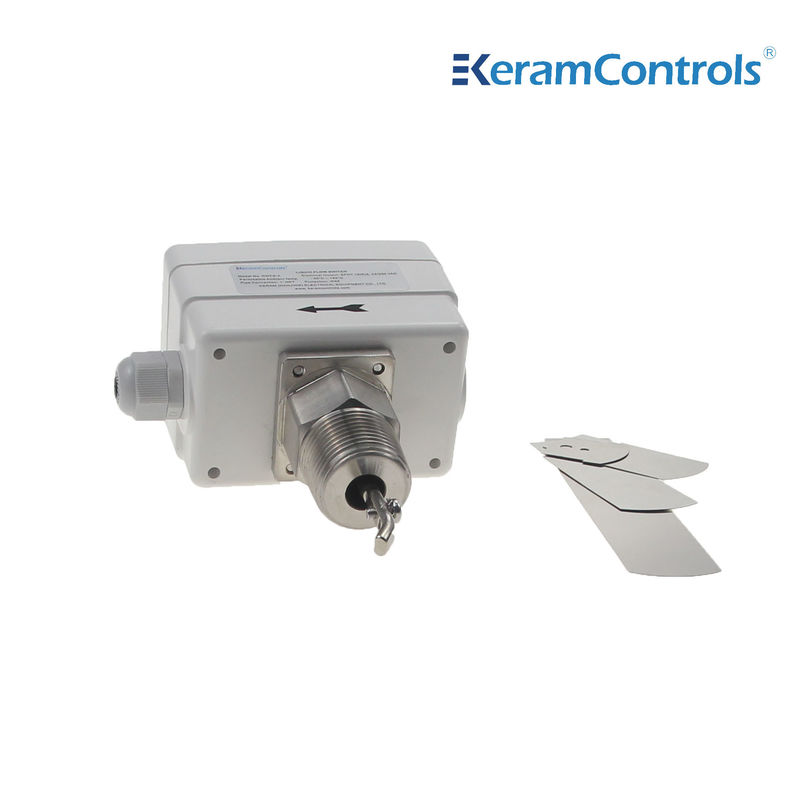

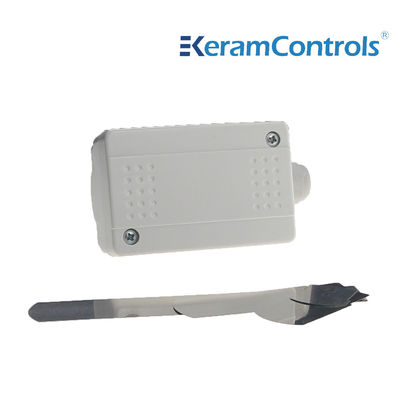

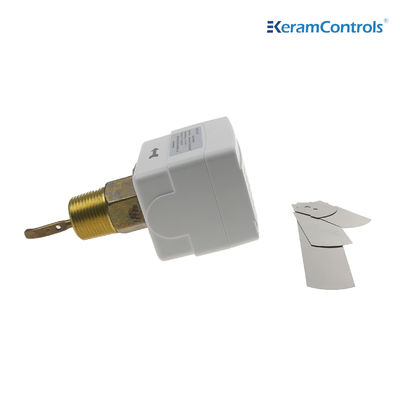

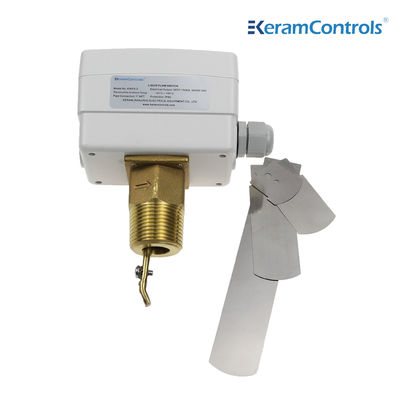

Contrôleur de débit de liquide de la série KWFS, adapté aux canalisations dans les installations industrielles : chauffage et climatisation, systèmes de réfrigération et pompes à chaleur, contrôle de débit d'eau et de fluides liquides conventionnels.
Contrôler et surveiller le débit de liquide des chaudières, des pompes, etc., des équipements de chauffage, de refroidissement et de climatisation.
Fonctionnalités
● Contrôle du débit de l'eau et des fluides normaux
● Le micro-interrupteur SPDT rénové assure une fonction de commutation fiable
● 15(8A) 250 VAC puissance nominale
● IP65, boîtier de classe I
● Point de consigne réglable
● Pagaie en acier inoxydable
● Matériau en laiton
● Max.température du liquide 120℃
● Pression de service maximale 13,5 Ba
| Type d'opération | Marche/arrêt, à un étage, micro-interrupteur |
| Production | SPDT 15(8A) 24/250VAC |
| Débits | Voir tableau des débits |
| Réglage du réglage du débit | Vis interne |
| Elément sensible | Pagayer |
| Applications liquides | Eau chaude, réfrigérée, de puits, de piscine et de mer, saumure ou éthylène glycol |
| Matériau des pièces en contact avec le fluide | Laiton |
| Matériau de la pagaie | Acier inoxydable |
| Température du liquide | -20℃~120℃ |
| Température ambiante admissible | -40℃~85℃ |
| Humidité ambiante admissible | 10…90 % HR, sans condensation |
| Entrée de câble | Raccord M18 |
| Logement | Résistance au feu ABS ou PC |
| protection | IP65 |
| Couleur | Blanc |
| Lester | 1.0Kg |
Types de modèle
| Modèle | Lien |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Taille du tuyau de ligne (in.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Débit min. | Augmentation du débit ①&②Connecté |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27,5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90,0 (43.1) |
74,0 (16.8) |
374,7 (85.1) |
204.7 (46,5) |
| Diminution du débit ①&③Connecté |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26,9 (6.1) |
101.1 (22.9) |
41,0 (9.3) |
158,0 (35,9) |
54,0 (12.3) |
319.7 (72,6) |
170,0 (3806) |
|
| Débit max. | Augmentation du débit ①&②Connecté |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26,9 (6.1) |
30,8 (7.0) |
50.2 (11.4) |
127,6 (29.0) |
81,0 (18.4) |
245,0 (55.6) |
118,0 (18.4) |
374,7 (85.1) |
144,0 (32,7) |
759.5 (172,5) |
415,0 (94.2) |
| Diminution du débit ①&③Connecté |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122,0 (27.7) |
76,2 (17.3) |
234.7 (53.3) |
111,0 (25.2) |
359.7 (81,7) |
134,7 (30.6) |
729.6 (165,7) |
400.6 (90.8) |
|
Noter:
①Pour les débits avec le suffixe "Z", la palette de 6 pouces doit être installée.
②L'unité de débit du tableau ci-dessus est GPM (m /h)
Le contrôleur de débit peut être installé dans toutes les positions loin des coudes ou des étranglements, avec une flèche sur le sens d'écoulement.Si le tuyau est vertical, recalibrez la plage pour équilibrer le poids de la palette.Si l'appareil est monté vers le bas, faites attention aux scories et appliquez-les dans un tuyau droit éloigné des filtres, vannes, etc., avec une longueur d'au moins 5 fois le diamètre du tuyau en amont et en aval de l'unité.
Noter:
Le débitmètre est calibré en usine à sa sensibilité minimum. Pour augmenter la vanne de tarage, tourner la vis de réglage dans le sens des aiguilles d'une montre. La vanne d'arrêt doit être ≥ au débit minimum nécessaire pour garantir la protection de l'installation.
| Installer la pagaie | |
| Tuyau | NON. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
