Détails sur le produit:
|
| Nom: | Commutateurs d'écoulement liquides | Appui adapté aux besoins du client: | OEM |
|---|---|---|---|
| Garantie: | 1 an | Certification: | CE |
| Disposition de contact: | SPDT | Estimation électrique: | 15(8) UN 24/250VAC |
| La température permise: | Palette (- 20 | 120℃) | Installation: | installation verticale |
| La livraison: | 3-5 jours ouvrables | Câble: | M18 |
| Élément de détection: | Palette | Protection: | IP65 |
| couleur: | Blanc | ||
| Mettre en évidence: | Commutateurs de débit de liquide OEM,Commutateurs de débit de liquide IP65,Commutateurs de débit de liquide de 24 V |
||

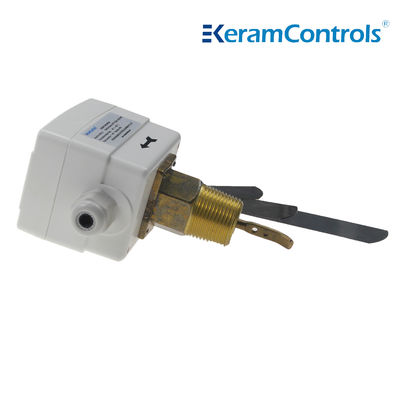

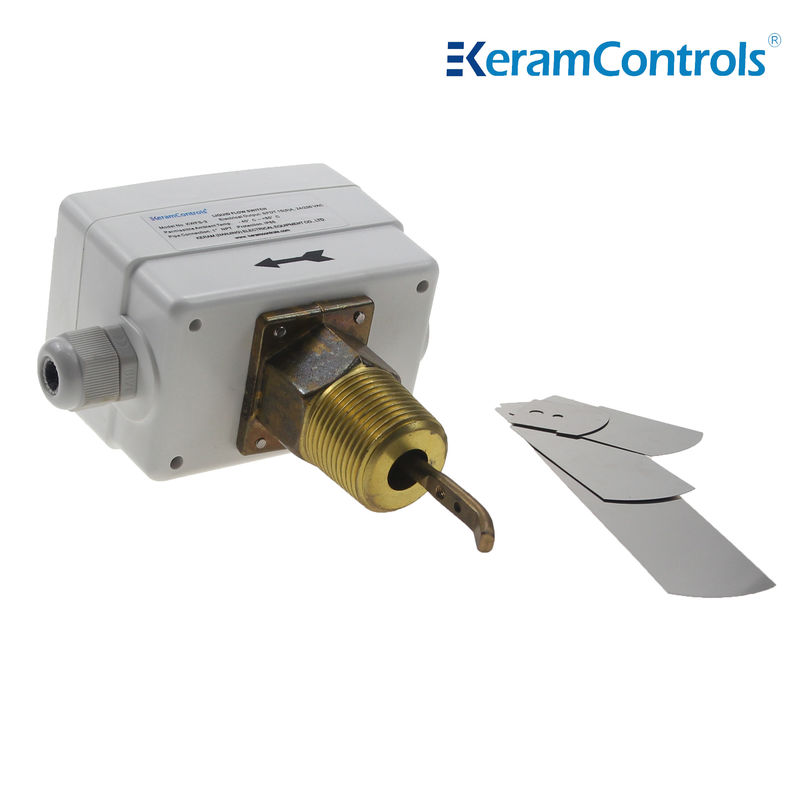

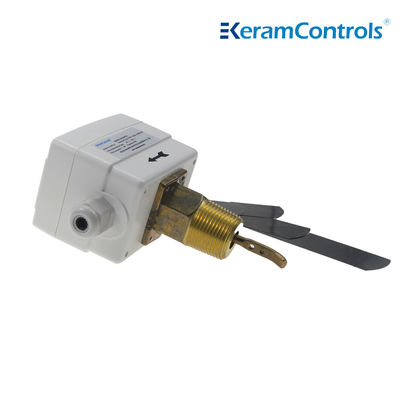

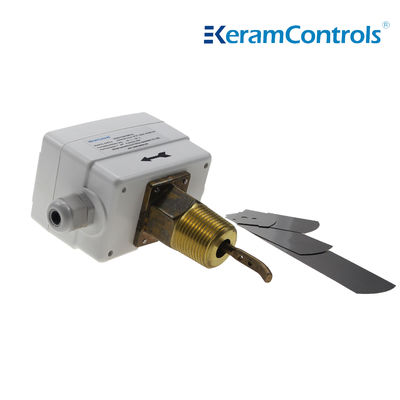

Commutateur d'écoulement liquide de série de KWFS.
Le commutateur de palette liquide d'écoulement de série de KWFS, adapté aux tuyaux d'ensembles industriels : chauffage et climatisation, systèmes de réfrigération et pompes à chaleur. Contrôle de flux de l'eau et des médias normaux.
Les palettes sont réglables pour adapter 1 à 8" tuyau de taille.
Le commutateur de palette liquide d'écoulement de série de KWFS offre un écoulement économique prouvant la solution.
Contrôle et surveiller l'écoulement liquide des chaudières, pompes, etc., de la chauffage, du refroidissement, et du matériel de climatisation.
Caractéristiques
●Contrôle de flux de l'eau et des médias normaux
●Le commutateur micro rénové de SPDT assure la fonction de commutateur fiable
●estimation du commutateur 15 (8A) 250VAC
●IP65, clôture de la classe I
●Réglable de point de consigne
●Palette d'acier inoxydable
●Matériel en laiton
●Temp liquide maximal 120℃
●Pression d'utilisation maximum 13.5Ba
| Type d'opération | Commutateur "Marche/Arrêt", en une seule étape, micro |
| Sortie | SPDT 15 (8A) 24/250VAC |
| Débits | Voir le tableau de débit |
| Débit plaçant l'ajustement | Vis interne |
| Élément de détection | Palette |
| Applications liquides | Eau chaude, refroidi, bonne, de piscine et de mer, saumure ou éthylène-glycol |
| Matériel de pièces en contact avec le fluide | Laiton |
| Matériel de palette | Acier inoxydable |
| La température liquide | -20℃~120℃ |
| Température ambiante permise | -40℃~85℃ |
| Humidité ambiante permise | Rhésus de 10… 90%, sans condensation |
| Entrée de câble | Montage M18 |
| Logement | ABS ou PC de résistance de feu |
| Protection | IP65 |
| Couleur | Blanc |
| Poids | 1.0Kg |
Types de modèle
| Modèle | Connexion |
| KWFS-1 | 1/2 » -14 TNP |
| KWFS-2 | 3/4" -14 TNP |
| KWFS-3 | 1" -11 ½ TNP |
| Ligne taille de tuyau (dedans.) | 1 | 1 ¼ | 1 ½ | 2 | ¼ 2 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.flow | Augmentation d'écoulement ①et ② relié |
4,2 (1,0) |
5,8 (1,3) |
7,5 (1,7) |
13,7 (3,1) |
17,6 (4,0) |
27,5 (6,2) |
64..7 (14,7) |
35,2 (8,0) |
12,5 (28,4) |
57,01 (12,9) |
90,0 (43,1) |
74,0 (16,8) |
374,7 (85,1) |
204,7 (46,5) |
| Diminution d'écoulement ①et ③ relié |
2,5 (0,6) |
3,7 (0,8) |
5,0 (1,1) |
13,7 (2,2) |
11,9 (2,7) |
19 (4,3) |
50,1 (11,4) |
26,9 (6,1) |
101,1 (22,9) |
41,0 (9,3) |
158,0 (35,9) |
54,0 (12,3) |
319,7 (72,6) |
170,0 (3806) |
|
| Max.flow | Augmentation d'écoulement ①et ② relié |
9,2 (2,1) |
13,3 (3,0) |
17,6 (4,0) |
26,9 (6,1) |
30,8 (7,0) |
50,2 (11,4) |
127,6 (29,0) |
81,0 (18,4) |
245,0 (55,6) |
118,0 (18,4) |
374,7 (85,1) |
144,0 (32,7) |
759,5 (172,5) |
415,0 (94,2) |
| Diminution d'écoulement ①et ③ relié |
8,1 (1,9) |
12,5 (2,8) |
16,3 (3,7) |
25,1 (5,7) |
28,6 (6,5) |
471 (10,7) |
122,0 (27,7) |
76,2 (17,3) |
234,7 (53,3) |
111,0 (25,2) |
359,7 (81,7) |
134,7 (30,6) |
729,6 (165,7) |
400,6 (90,8) |
|
Note :
①Pour des débits avec le suffixe « Z », la palette de 6 pouces doit être installée.
②L'unité de débit de la table ci-dessus est gal/mn (m /h)
Le commutateur d'écoulement peut être installé dans chaque position loin des coudes ou des throttlings, avec la flèche sur le sens d'écoulement. Si le tuyau est vertical, recalibrez la gamme pour équilibrer le poids de palette. Si le dispositif est vers le bas monté, faites attention aux scories et appliquez-la dans un tuyau droit qui est loin des filtres, des valves, etc., avec la longueur au moins 5 fois le diamètre du tuyau en amont et en aval l'unité.
Note :
Le commutateur d'écoulement est calibré à l'usine à sa sensibilité minima. Pour augmenter la valve réglée, tournez la vis d'approche dans le sens horaire. La valve de coupe-circuit doit être écoulement minimum de ≥the nécessaire pour garantir la protection de l'usine.
| Installez la palette | |
| Tuyau | NON. |
| 1" | 1 |
| 11/4 » | 1 |
| 11/2 » | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4" Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5" Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6" Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8" Z | 1,2,3,4 |
