Capteur de pression différentielle des conduits SPDT
| Modèle: | QAD | accompagnement personnalisé: | OEM |
|---|---|---|---|
| Garantie: | 1 an | Certification: | CE |
| Médias: | Air, gaz non combustibles et non agressifs | Pression de fonctionnement maximale: | 10 kpa |
| Degré de protection: | IP54 (avec couvercle) | Température de fonctionnement: | -40℃à 85℃ |
| Modalités de contact: | SPDT | ||
| Mettre en évidence |
Capteurs de débit de liquide en PP remplis de verre de 350000 Pa,Capteur de débit de liquide de 350000 Pa,Capteur de débit de liquide 350000Pa 5V |
||

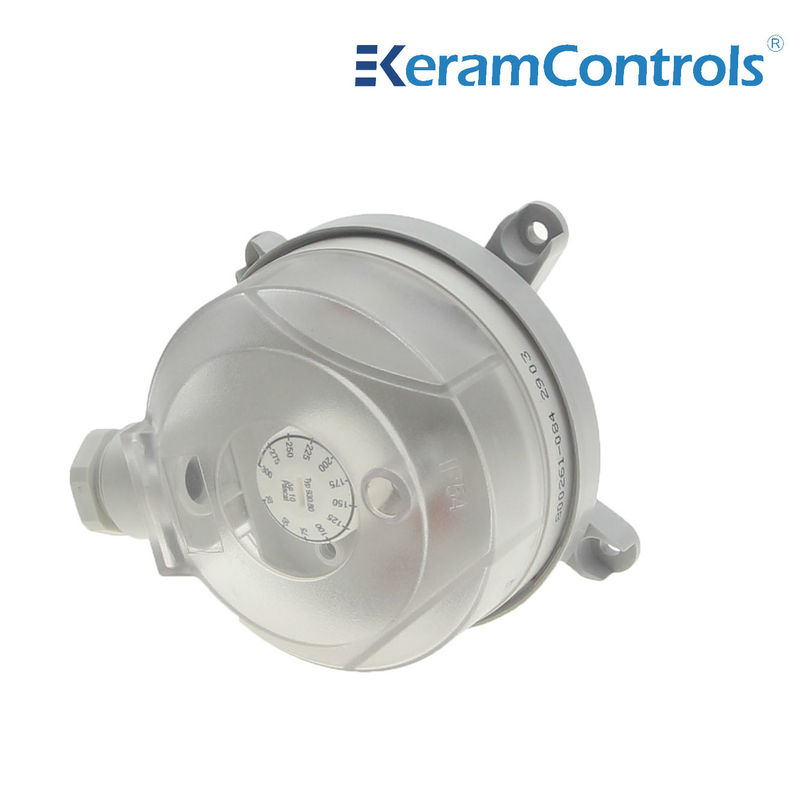

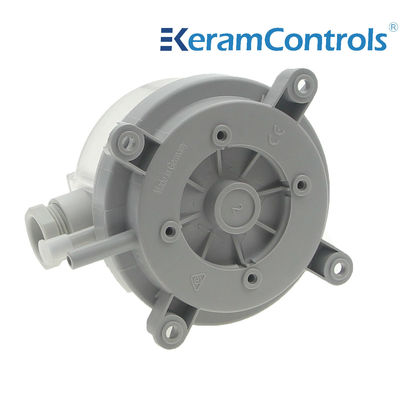

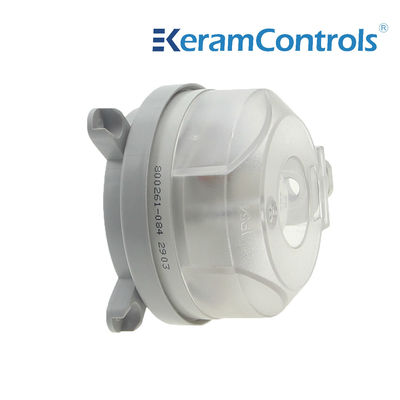

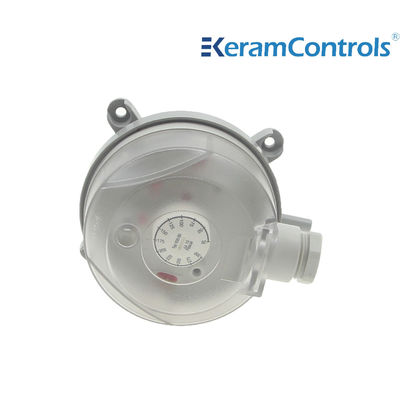

Capteur de pression différentielle des conduits SPDT
Définition
L'interrupteur de pression différentielle d'air de la série QAD est utilisé pour détecter de minuscules changements de pression et est largement utilisé pour contrôler le débit de l'aérateur, pour surveiller le ventilateur et le climatiseur.Il convient également pour la protection contre la surchauffe et la protection contre le gel dans le système de refroidissement industrielEn raison de sa conception exceptionnelle, le point de réglage peut être réglé visuellement.
Spécifications techniques
| Modèle | Le QAD |
| Les médias | Air,gaz non combustibles et non agressifs |
| Pression de fonctionnement maximale | 10 kPa |
| Position de montage | Diaphragme dans tout plan vertical |
| Niveau de protection | Protection IP54 (avec couverture) |
| Température de fonctionnement | -40°C à 85°C |
| Accord de contact | Résultats de la recherche |
| Classification électrique | Résistance: initiale: < 50 milliohms; |
| Courant 1.5A résistif ((0,4A inductif) 250V | |
| Connexion électrique | 6.3x0.8 blades 46244 ou terminaux à vis |
| Matériel | Pour les véhicules à moteur: |
| Connecteurs de conduits: ABS | |
| Membrane: silicone | |
| Couverture de câble:PVC | |
| Le poids | 0.15 kg ((0.35 kg avec tuyau flexible) |
| Connexion | φ6,0 mm pour les raccords de tubes |
| Approbation | Les États membres doivent respecter les règles suivantes: |
Dimension (en mm)
Connexions d'installation
Les régulateurs de pression d'air de la série QAD sont calibrés en usine pour la position verticale.
• avec le couvercle tourné vers le haut, le point de commutation est 15 Pa supérieur à l'échelle;
• avec le couvercle tourné vers le bas, le point de commutation est inférieur de 15 Pa à l'échelle.
Nom de l'organisme:Ne pas installer à l'envers avec des pressions inférieures à 50 pa!
câblage électrique
Gamme de produits
| Modèle | Plage de pression | Différentiel | La tolérance |
| Le QAD-1 | 20 à 200 Pa | 10 Pa | ±15% |
| Le QAD-2 | 30 à 300 Pa | 10 Pa | ±15% |
| Le QAD-3 | 40 à 400 Pa | 20 Pa | ±15% |
| Le QAD-4 | 50 à 500 Pa | 20 Pa | ±15% |
| Le QAD-5 | 200 à 1000 Pa | 100 Pa | ±15% |
| Le QAD-6 | 500 à 2500 Pa | 150 Pa | ±15% |
| Le QAD-7 | 1000 à 5000 Pa | 250 Pa | ±15% |
- Les performances indiquées dans la présente fiche peuvent être modifiées sans préavis en raison d'améliorations de conception.
Questions fréquentes
1 Q: Quel est le délai de livraison?
R: Selon les spécifications et la quantité de votre commande, généralement 4
Dans le cas des produits standard normaux, dans un délai de 10 jours.
2 Q: Êtes-vous un fabricant ou une société commerciale?
R: Nous sommes fabricants avec de nombreuses années d'expérience.
Nous avons notre propre usine. Bienvenue à visiter notre usine.
3 Q: Pouvons-nous utiliser notre logo sur les produits?
R: Oui. Nous pouvons fournir un service OEM.
4 Q: Avez-vous des produits avec un certificat ex-proof?
R: Oui, nous pouvons offrir des certificats de sécurité intrinsèque et de résistance aux flammes.
5 Q: Quelle est la garantie de vos produits?
R: La durée normale est de 12 mois.
6 Q: Quel est le moyen de transport?
R: Express tels que TNT,Fedex,DHL,UPS ou logistique par indicateur.
Commutateur de pression différentielle QAD
