Commutateur de débit de liquide KWFS
| Sortir: | SPDT 15(8A) 24/250VAC | Ajustement du réglage du débit: | Vis interne |
|---|---|---|---|
| Température du liquide: | -20 ℃ ~ 120 ℃ | Protection: | IP65 |
| Mettre en évidence |
Valve électrique DN25,Système solaire de chauffage de l'eau |
||

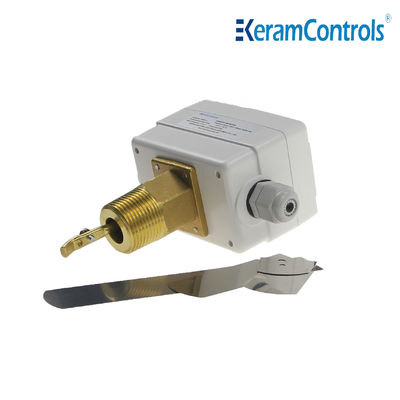

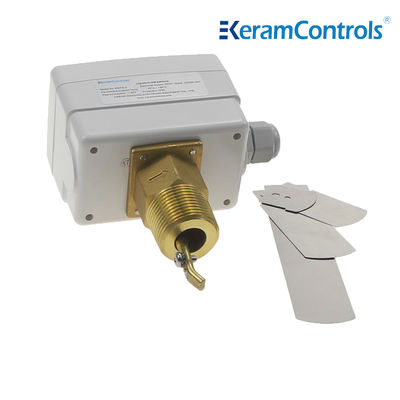

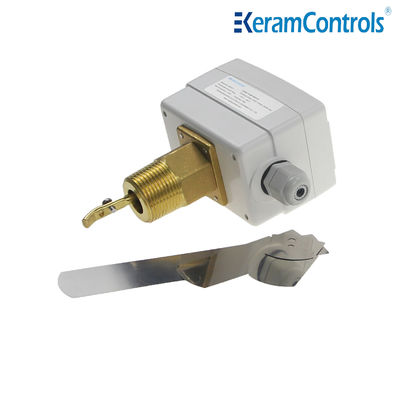

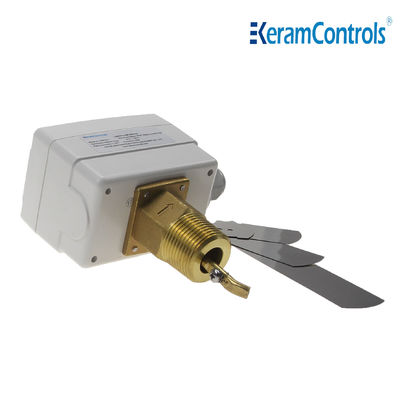

Interrupteur de débit d'eau magnétique KWFS pour CVC
Description
L'interrupteur de débit de la série KWFS est un signal de commutation obtenu par l'ouverture et la fermeture du micro-interrupteur grâce à la fluctuation de la palette, afin de contrôler le débit. Il adopte un degré de protection élevé, ce qui lui permet d'être utilisé dans des environnements relativement difficiles.
Application
Contrôle et surveillance du débit de liquide des chaudières, pompes, etc., des équipements de chauffage, de refroidissement et de climatisation.
Caractéristiques
● Contrôle du débit d'eau et de milieux normaux
● Le micro-interrupteur SPDT rénové assure une fonction de commutation fiable
● Tension nominale du commutateur 15(8A)250VAC
● Boîtier IP65, classe I
● Point de consigne réglable
● Palette en acier inoxydable
● Matériau en laiton
● Température max. du liquide 120℃
● Pression de service max. 20Ba
Spécifications
| Type de fonctionnement | Marche/Arrêt, monostage, micro-interrupteur |
| Sortie | SPDT 15(8A) 24/250VAC |
| Débits | Voir tableau des débits |
| Réglage du débit | Vis interne |
| Élément de détection | Palette |
| Applications liquides | Eau chaude, eau glacée, eau de puits, eau de piscine et eau de mer, saumure ou éthylène glycol |
| Matériaux des pièces en contact avec le fluide | Laiton |
| Matériau de la palette | Acier inoxydable |
| Température du liquide | -20℃~120℃ |
| Température ambiante admissible | -40℃~85℃ |
| Humidité ambiante admissible | 10 à 90 % HR, sans condensation |
| Entrée de câble | Raccord M18 |
| Boîtier | ABS ou PC résistant au feu |
| Protection | IP65 |
| Couleur | Blanc |
| Poids | 1,0 kg |
Types de modèles
| Modèle | Connexion |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
Tableau des débits de liquide
| Taille de la conduite (pouces) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Débit min. | Augmentation du débit ①&②Connecté |
4,2 (1,0) |
5,8 (1,3) |
7,5 (1,7) |
13,7 (3,1) |
17,6 (4,0) |
27,5 (6,2) |
64..7 (14,7) |
35,2 (8,0) |
125 (28,4) |
57,01 (12,9) |
190,0 (43,1) |
74,0 (16,8) |
374,7 (85,1) |
204,7 (46,5) |
| Diminution du débit ①&③Connecté |
2,5 (0,6) |
3,7 (0,8) |
5,0 (1,1) |
9,7 (2,2) |
11,9 (2,7) |
19 (4,3) |
50,1 (11,4) |
26,9 (6,1) |
101,1 (22,9) |
41,0 (9,3) |
158,0 (35,9) |
54,0 (12,3) |
319,7 (72,6) |
170,0 (3806) |
|
| Débit max. | Augmentation du débit ①&②Connecté |
9,2 (2,1) |
13,3 (3,0) |
17,6 (4,0) |
26,9 (6,1) |
30,8 (7,0) |
50,2 (11,4) |
127,6 (29,0) |
81,0 (18,4) |
245,0 (55,6) |
118,0 (26,8) |
374,7 (85,1) |
144,0 (32,7) |
759,5 (172,5) |
415,0 (94,2) |
| Diminution du débit ①&③Connecté |
8,1 (2,0) |
12,5 (2,8) |
16,3 (3,7) |
25,1 (5,7) |
28,6 (6,5) |
47,1 (10,7) |
122,0 (27,7) |
76,2 (17,3) |
234,7 (53,3) |
111,0 (25,2) |
359,7 (81,7) |
134,7 (30,6) |
729,6 (165,7) |
400,6 (90,8) |
|
Remarque :
①Pour les débits avec le suffixe "Z", la palette de 6 pouces doit être installée.
②L'unité de débit du tableau ci-dessus est GPM (m³/h)
Câblage électrique
Installation
L'interrupteur de débit peut être installé dans n'importe quelle position, loin des coudes ou des étranglements, avec la flèche indiquant le sens d'écoulement. Si le tuyau est vertical, recalibrez la plage pour équilibrer le poids de la palette. Si l'appareil est monté vers le bas, faites attention aux scories et appliquez-le dans un tuyau droit, loin des filtres, des vannes, etc., avec une longueur d'au moins 5 fois le diamètre du tuyau en amont et en aval de l'unité.
Remarque :
L'interrupteur de débit est calibré en usine à sa sensibilité minimale. Pour augmenter la valeur de consigne, tournez la vis de réglage dans le sens des aiguilles d'une montre. La valeur de coupure doit être supérieure ou égale au débit minimum nécessaire pour garantir la protection de l'installation.
Dimensions (mm)
Palettes
| Installer la palette | |
| Tuyau | N° |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
FAQ
1 Q : Quel est le délai de livraison ?
R : Selon les spécifications et la quantité de votre commande, généralement 4
jours pour les produits standard normaux de moins de 10 pièces.
2 Q : Êtes-vous un fabricant ou une société de négoce ?
R : Nous sommes un fabricant avec de nombreuses années d'expérience. Nous avons notre
propre usine. Bienvenue à visiter notre usine.
3 Q : Pouvons-nous utiliser notre logo sur les produits ?
R : Oui. Nous pouvons fournir un service OEM.
4 Q : Avez-vous des produits avec un certificat anti-déflagrant ?
R : Oui, nous pouvons proposer des certificats de sécurité intrinsèque et de résistance aux flammes.
5 Q : Quelle est la garantie de vos produits ?
R : Normalement, c'est 12 mois.
6 Q : Quel est le moyen de transport ?
R : Express comme TNT, Fedex, DHL, UPS, ou logistique par indicateur.
