Commutateur de pression différentielle 20-200pa pour ventilateur
| Température de fonctionnement: | -40℃à 85℃ | Modalités de contact: | SPDT |
|---|---|---|---|
| Connexion électrique: | 6.3x0.8 blades 46244 ou terminaux à vis | ||
| Mettre en évidence |
Commutateur de pression différentielle de 200 pa,Commutateur de pression différentielle SPDT |
||

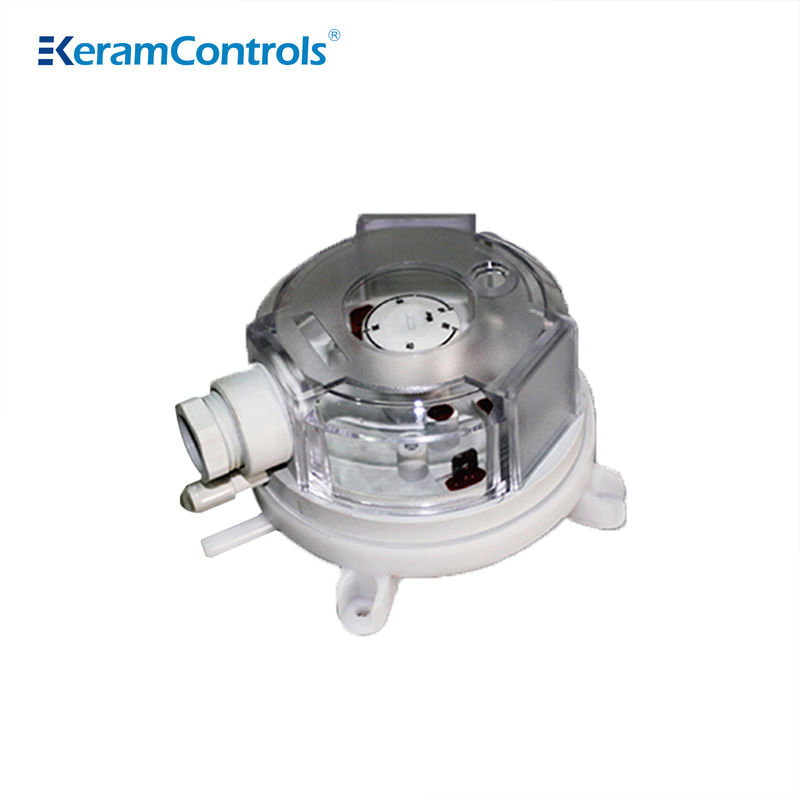

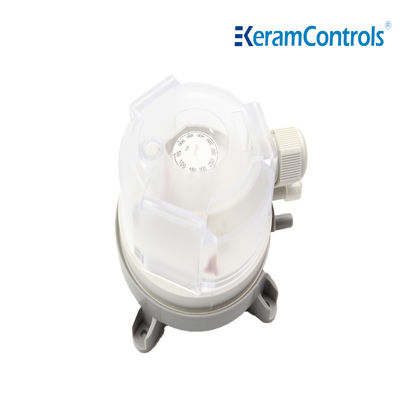

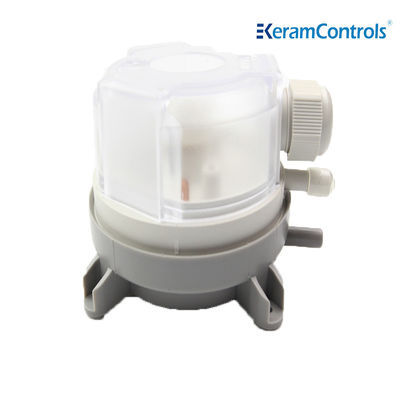

Commutateur de pression différentielle de 20 à 200 pa pour ventilateur
Définition
Les commutateurs de pression différentielle de gaz de la série QAD conviennent aux équipements de détection de la pression et de la pression différentielle de gaz, tels que la détection des dispositifs d'alarme d'obstruction des filtres.détection de l'état de démarrage/arrêt du ventilateur dans les unités de climatisation, et la surveillance des gaz dans les conduits de ventilation.
Spécifications techniques
| Modèle | Le QAD |
| Les médias | Air,gaz non combustibles et non agressifs |
| Pression de fonctionnement maximale | 10 kPa |
| Position de montage | Diaphragme dans tout plan vertical |
| Niveau de protection | Protection IP54 (avec couverture) |
| Température de fonctionnement | -40°C à 85°C |
| Accord de contact | Résultats de la recherche |
| Classification électrique | Résistance: initiale: < 50 milliohms; |
| Courant 1.5A résistif ((0,4A inductif) 250V | |
| Connexion électrique | 6.3x0.8 blades 46244 ou terminaux à vis |
| Matériel | Pour les véhicules à moteur: |
| Connecteurs de conduits: ABS | |
| Membrane: silicone | |
| Couverture de câble:PVC | |
| Le poids | 0.15 kg ((0.35 kg avec tuyau flexible) |
| Connexion | φ6,0 mm pour les raccords de tubes |
| Approbation | Les États membres doivent respecter les règles suivantes: |
Dimension (en mm)
Connexions d'installation
Les régulateurs de pression d'air de la série QAD sont calibrés en usine pour la position verticale.
• avec le couvercle tourné vers le haut, le point de commutation est 15 Pa supérieur à l'échelle;
• avec le couvercle tourné vers le bas, le point de commutation est inférieur de 15 Pa à l'échelle.
Nom de l'organisme:Ne pas installer à l'envers avec des pressions inférieures à 50 pa!
câblage électrique
Gamme de produits
| Modèle | Plage de pression | Différentiel | La tolérance |
| Le QAD-1 | 20 à 200 Pa | 10 Pa | ±15% |
| Le QAD-2 | 30 à 300 Pa | 10 Pa | ±15% |
| Le QAD-3 | 40 à 400 Pa | 20 Pa | ±15% |
| Le QAD-4 | 50 à 500 Pa | 20 Pa | ±15% |
| Le QAD-5 | 200 à 1000 Pa | 100 Pa | ±15% |
| Le QAD-6 | 500 à 2500 Pa | 150 Pa | ±15% |
| Le QAD-7 | 1000 à 5000 Pa | 250 Pa | ±15% |
- Les performances indiquées dans la présente fiche peuvent être modifiées sans préavis en raison d'améliorations de conception.
