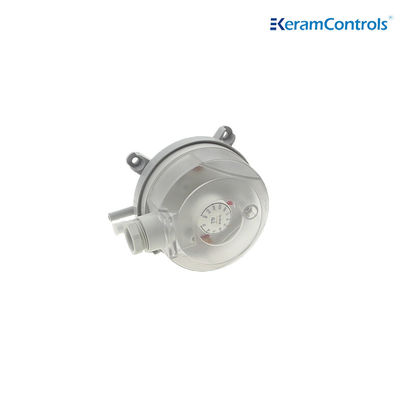

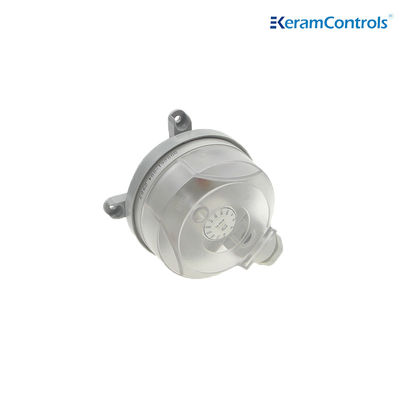

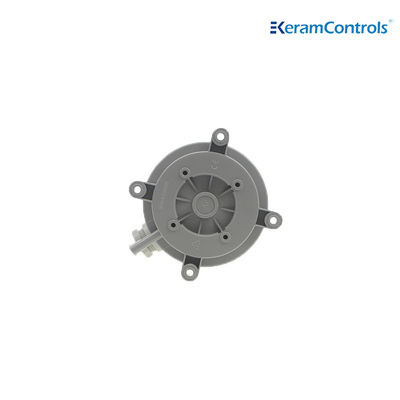

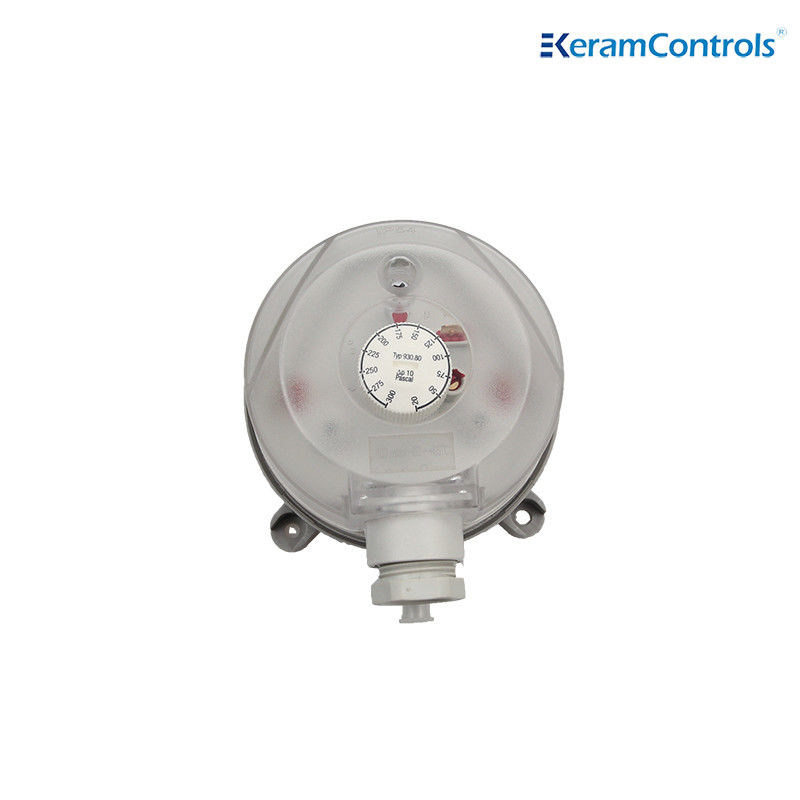

Commutateur de pression différentielle Barbe d'air réglable pour 1/4 " ID
| Modèle: | QAD | Modalités de contact: | SPDT |
|---|---|---|---|
| Médias: | Air, gaz non combustibles et non agressifs | Pression de fonctionnement maximale: | 10 kpa |
| Position de montage: | Diaphragme dans n'importe quel plan vertical | Degré de protection: | IP54 (avec couvercle) |
| Température de fonctionnement: | -40℃à 85℃ | ||
| Mettre en évidence |
commutateur réglable de la différence 10kPa de pression,1/4 commutateur de différence de pression d'identification,Air réglable Barb Pressure Switch |
||
Commutateur de pression différentielle, réglable, Air, Barb pour 1/4 " ID
Définition
Le commutateur de pression différentielle réglable de la série ADPS/EDPS est conçu pour la pression, le vide et les pressions différentielles.Le bouton d'ajustement à double échelle en pouces colonne d'eau et pascals permet des changements à la pression de commutation à faire sans un jauge de pressionL'ADPS/EDPS est disponible avec des réglages allant de 0,08 pouces (20 Pa) à 20 pouces (5000 Pa).6 corps rendent la série ADPS idéale pour une utilisation avec de l'air et d'autres gaz non combustiblesLes modèles de la série EDPS répondent à l'UL508 et sont construits en plastique de type plenum.
Spécifications techniques
| Modèle | Le QAD |
| Les médias | Air,gaz non combustibles et non agressifs |
| Pression de fonctionnement maximale | 10 kPa |
| Position de montage | Diaphragme dans tout plan vertical |
| Niveau de protection | Protection IP54 (avec couverture) |
| Température de fonctionnement | -40°C à 85°C |
| Accord de contact | Résultats de la recherche |
| Classification électrique | Résistance: initiale: < 50 milliohms; |
| Courant 1.5A résistif ((0,4A inductif) 250V | |
| Connexion électrique | 6.3x0.8 blades 46244 ou terminaux à vis |
| Matériel | Pour les véhicules à moteur: |
| Connecteurs de conduits: ABS | |
| Membrane: silicone | |
| Couverture de câble:PVC | |
| Le poids | 0.15 kg ((0.35 kg avec tuyau flexible) |
| Connexion | φ6,0 mm pour les raccords de tubes |
| Approbation | Les États membres doivent respecter les règles suivantes: |
Dimension (en mm)
Connexions d'installation
Les régulateurs de pression d'air de la série QAD sont calibrés en usine pour la position verticale.
• avec le couvercle tourné vers le haut, le point de commutation est 15 Pa supérieur à l'échelle;
• avec le couvercle tourné vers le bas, le point de commutation est inférieur de 15 Pa à l'échelle.
Nom de l'organisme:Ne pas installer à l'envers avec des pressions inférieures à 50 pa!
câblage électrique
Gamme de produits
| Modèle | Plage de pression | Différentiel | La tolérance |
| Le QAD-1 | 20 à 200 Pa | 10 Pa | ±15% |
| Le QAD-2 | 30 à 300 Pa | 10 Pa | ±15% |
| Le QAD-3 | 40 à 400 Pa | 20 Pa | ±15% |
| Le QAD-4 | 50 à 500 Pa | 20 Pa | ±15% |
| Le QAD-5 | 200 à 1000 Pa | 100 Pa | ±15% |
| Le QAD-6 | 500 à 2500 Pa | 150 Pa | ±15% |
| Le QAD-7 | 1000 à 5000 Pa | 250 Pa | ±15% |
- Les performances indiquées dans la présente fiche peuvent être modifiées sans préavis en raison d'améliorations de conception.
Questions fréquentes
1 Q: Quel est le délai de livraison?
R: Selon les spécifications et la quantité de votre commande, généralement 4
Dans le cas des produits standard normaux, dans un délai de 10 jours.
2 Q: Êtes-vous un fabricant ou une société commerciale?
R: Nous sommes fabricants avec de nombreuses années d'expérience.
Nous avons notre propre usine. Bienvenue à visiter notre usine.
3 Q: Pouvons-nous utiliser notre logo sur les produits?
R: Oui. Nous pouvons fournir un service OEM.
4 Q: Avez-vous des produits avec un certificat ex-proof?
R: Oui, nous pouvons offrir des certificats de sécurité intrinsèque et de résistance aux flammes.
5 Q: Quelle est la garantie de vos produits?
R: La durée normale est de 12 mois.
6 Q: Quel est le moyen de transport?
R: Express tels que TNT,Fedex,DHL,UPS ou logistique par indicateur.
Commutateur de pression différentielle QAD
