Commutateur de pression différentielle d'air IP54
| Modèle: | QAD | Modalités de contact: | SPDT |
|---|---|---|---|
| Médias: | Air, gaz non combustibles et non agressifs | Pression de fonctionnement maximale: | 10 kpa |
| Position de montage: | Diaphragme dans n'importe quel plan vertical | Degré de protection: | IP54 (avec couvercle) |
| Température de fonctionnement: | -40℃à 85℃ | ||
| Mettre en évidence |
Commutateur de pression d'air IP54,Commutateur de pression d'air différentiel de 10 kPa,Commutateurs de pression différentielle SPDT |
||

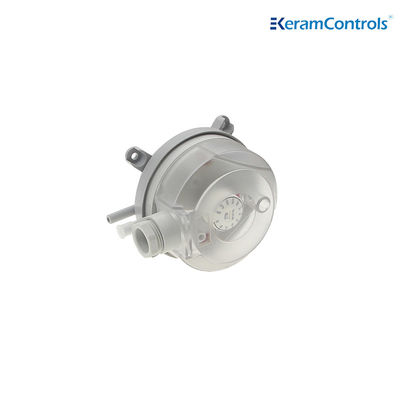

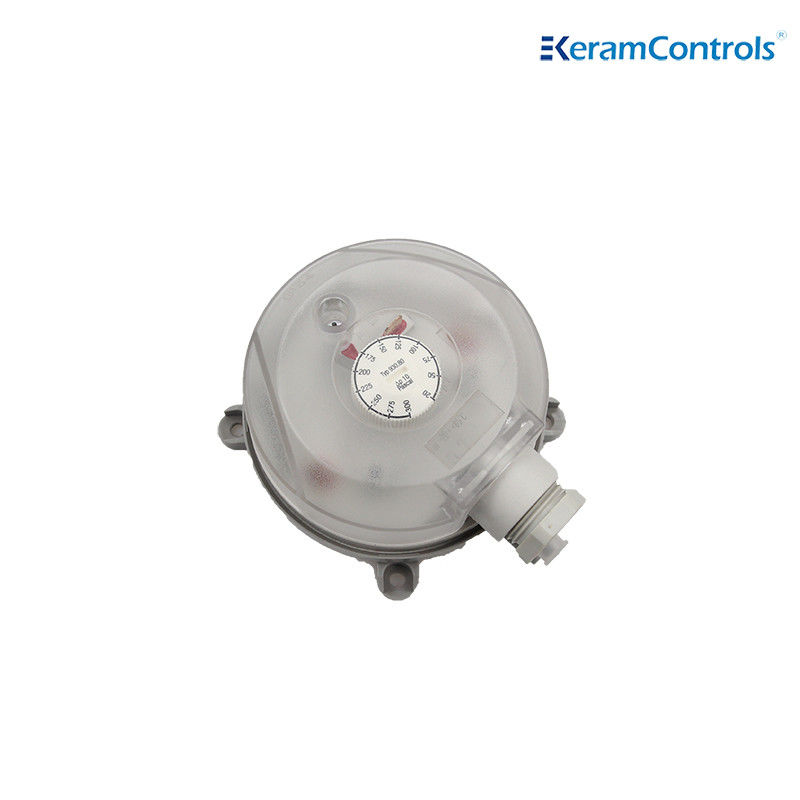

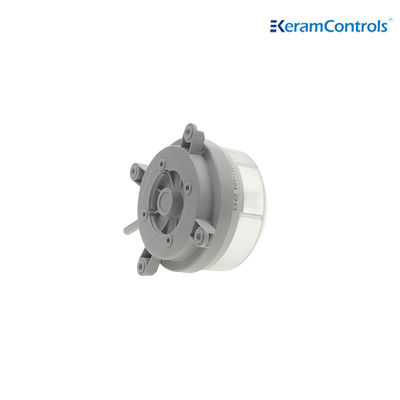

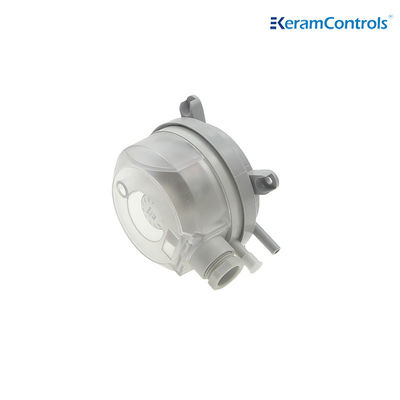

Commutateur de pression différentielle d'air IP54
Définition
Les commutateurs de pression différentielle de la série QAD sont des commutateurs de pression à usage général conçus pour les applications HVAC et de gestion de l'énergie.négatifLe boîtier en plastique résistant aux intempéries de NEMA 3 (IP54) contient un boîtier On/Off,un micro-interrupteur à étage unique et deux chambres sous pression séparées par un diaphragme en siliconeLe boîtier contient également une sortie de conduit de 1⁄2 ̊ et protège contre tout contact accidentel avec les vis de terminaison de l'interrupteur en marche ainsi que le bouton d'ajustement linéaire de réglage de point calibré en usine.Le point de réglage peut être réglé sans comparaison avec un jauge de champ, manomètre ou magnéhélique.
Spécifications techniques
| Modèle | Le QAD |
| Les médias | Air,gaz non combustibles et non agressifs |
| Pression de fonctionnement maximale | 10 kPa |
| Position de montage | Diaphragme dans tout plan vertical |
| Niveau de protection | Protection IP54 (avec couverture) |
| Température de fonctionnement | -40°C à 85°C |
| Accord de contact | Résultats de la recherche |
| Classification électrique | Résistance: initiale: < 50 milliohms; |
| Courant 1.5A résistif ((0,4A inductif) 250V | |
| Connexion électrique | 6.3x0.8 blades 46244 ou terminaux à vis |
| Matériel | Pour les véhicules à moteur: |
| Connecteurs de conduits: ABS | |
| Membrane: silicone | |
| Couverture de câble:PVC | |
| Le poids | 0.15 kg ((0.35 kg avec tuyau flexible) |
| Connexion | φ6,0 mm pour les raccords de tubes |
| Approbation | Les États membres doivent respecter les règles suivantes: |
Dimension (en mm)
Connexions d'installation
Les régulateurs de pression d'air de la série QAD sont calibrés en usine pour la position verticale.
• avec le couvercle tourné vers le haut, le point de commutation est 15 Pa supérieur à l'échelle;
• avec le couvercle tourné vers le bas, le point de commutation est inférieur de 15 Pa à l'échelle.
Nom de l'organisme:Ne pas installer à l'envers avec des pressions inférieures à 50 pa!
câblage électrique
Gamme de produits
| Modèle | Plage de pression | Différentiel | La tolérance |
| Le QAD-1 | 20 à 200 Pa | 10 Pa | ±15% |
| Le QAD-2 | 30 à 300 Pa | 10 Pa | ±15% |
| Le QAD-3 | 40 à 400 Pa | 20 Pa | ±15% |
| Le QAD-4 | 50 à 500 Pa | 20 Pa | ±15% |
| Le QAD-5 | 200 à 1000 Pa | 100 Pa | ±15% |
| Le QAD-6 | 500 à 2500 Pa | 150 Pa | ±15% |
| Le QAD-7 | 1000 à 5000 Pa | 250 Pa | ±15% |
- Les performances indiquées dans la présente fiche peuvent être modifiées sans préavis en raison d'améliorations de conception.
