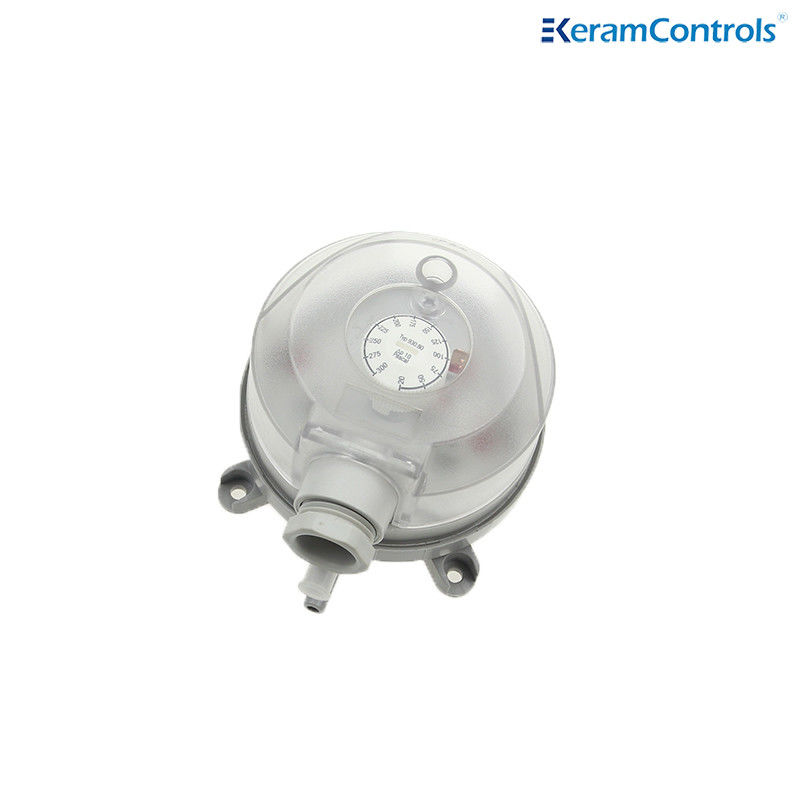

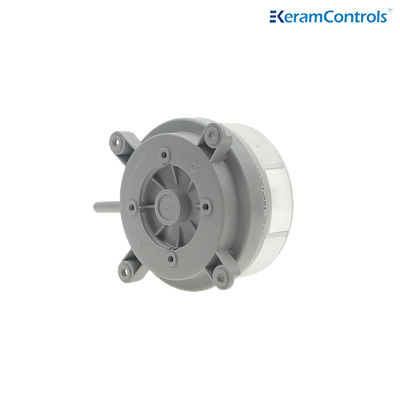

Commutateur différentiel remplaçable de pression atmosphérique de Dwyer
Lieu d'origine:
Chine
Nom de la marque:
Keramcontrols
Attestation:
CE,RoHS
Numéro de modèle:
QAD
Quantité minimum de commande:
10
| Modèle: | QAD | Modalités de contact: | SPDT |
|---|---|---|---|
| Médias: | Air, gaz non combustibles et non agressifs | Pression de fonctionnement maximale: | 10 kpa |
| Position de montage: | Diaphragme dans n'importe quel plan vertical | Degré de protection: | IP54 (avec couvercle) |
| Température de fonctionnement: | -40℃à 85℃ | ||
| Mettre en évidence |
Commutateur différentiel de pression atmosphérique de Dwyer,Commutateur différentiel de pression atmosphérique de SPDT,Mano-contact remplaçable de la CAHT |
||
Description du produit
Commutateur de pression d'air différentiel Dwyer remplaçable
Définition
L'interrupteur de pression différentielle QAD est utilisé pour l'état des ventilateurs et les applications de filtres sales.Les tubes de sonde en plastique, tubes en silicium souples et vis de montage sont fournis avec tous les modèles.
Spécifications techniques
| Modèle | Le QAD |
| Les médias | Air,gaz non combustibles et non agressifs |
| Pression de fonctionnement maximale | 10 kPa |
| Position de montage | Diaphragme dans tout plan vertical |
| Niveau de protection | Protection IP54 (avec couverture) |
| Température de fonctionnement | -40°C à 85°C |
| Accord de contact | Résultats de la recherche |
| Classification électrique | Résistance: initiale: < 50 milliohms; |
| Courant 1.5A résistif ((0,4A inductif) 250V | |
| Connexion électrique | 6.3x0.8 blades 46244 ou terminaux à vis |
| Matériel | Pour les véhicules à moteur: |
| Connecteurs de conduits: ABS | |
| Membrane: silicone | |
| Couverture de câble:PVC | |
| Le poids | 0.15 kg ((0.35 kg avec tuyau flexible) |
| Connexion | φ6,0 mm pour les raccords de tubes |
| Approbation | Les États membres doivent respecter les règles suivantes: |
Dimension (en mm)
Connexions d'installation
Les régulateurs de pression d'air de la série QAD sont calibrés en usine pour la position verticale.
• avec le couvercle tourné vers le haut, le point de commutation est 15 Pa supérieur à l'échelle;
• avec le couvercle tourné vers le bas, le point de commutation est inférieur de 15 Pa à l'échelle.
Nom de l'organisme:Ne pas installer à l'envers avec des pressions inférieures à 50 pa!
câblage électrique
Gamme de produits
| Modèle | Plage de pression | Différentiel | La tolérance |
| Le QAD-1 | 20 à 200 Pa | 10 Pa | ±15% |
| Le QAD-2 | 30 à 300 Pa | 10 Pa | ±15% |
| Le QAD-3 | 40 à 400 Pa | 20 Pa | ±15% |
| Le QAD-4 | 50 à 500 Pa | 20 Pa | ±15% |
| Le QAD-5 | 200 à 1000 Pa | 100 Pa | ±15% |
| Le QAD-6 | 500 à 2500 Pa | 150 Pa | ±15% |
| Le QAD-7 | 1000 à 5000 Pa | 250 Pa | ±15% |
- Les performances indiquées dans la présente fiche peuvent être modifiées sans préavis en raison d'améliorations de conception.
