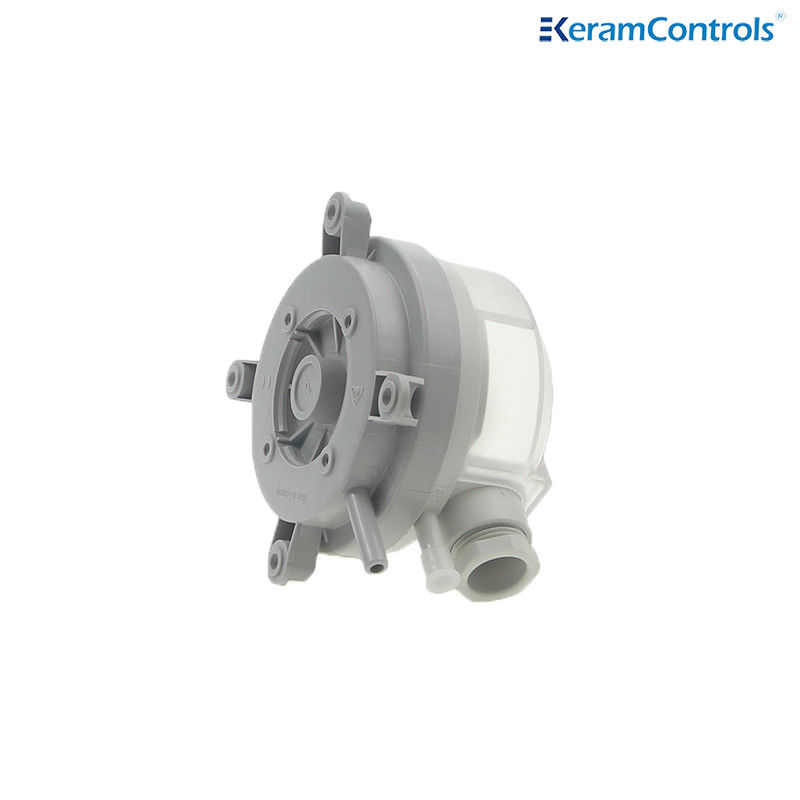

Commutateur micro réglable de pression de pression d'air du commutateur 20-200Pa de différence d'air
Lieu d'origine:
Chine
Nom de la marque:
Keramcontrols
Attestation:
CE,RoHS
Numéro de modèle:
QAD
Quantité minimum de commande:
10
| Modèle: | QAD | Modalités de contact: | SPDT |
|---|---|---|---|
| Médias: | Air, gaz non combustibles et non agressifs | Pression de fonctionnement maximale: | 10 kpa |
| Position de montage: | Diaphragme dans n'importe quel plan vertical | Degré de protection: | IP54 (avec couvercle) |
| Température de fonctionnement: | -40℃à 85℃ | ||
| Mettre en évidence |
Commutateur 20Pa de différence de pression d'air,Commutateur réglable de différence de pression d'air,Commutateur micro de pression d'air IP54 |
||
Description du produit
Commutateur de pression différentielle d'air 20-200 Pa Commutateur d'air réglable à micro-pression
Définition
L'interrupteur de pression différentielle d'air est utilisé pour contrôler la pression différentielle de l'air pour les filtres, les ventilateurs, les conduits d'air, les systèmes de climatisation et de ventilation.Cet interrupteur de pression est particulièrement adapté aux fonctions de contrôle et de sécurité dans les systèmes de climatisation, fournissant le signal d'arrêt du ventilateur et le signal des filtres sales.
Spécifications techniques
| Modèle | Le QAD |
| Les médias | Air,gaz non combustibles et non agressifs |
| Pression de fonctionnement maximale | 10 kPa |
| Position de montage | Diaphragme dans tout plan vertical |
| Niveau de protection | Protection IP54 (avec couverture) |
| Température de fonctionnement | -40°C à 85°C |
| Accord de contact | Résultats de la recherche |
| Classification électrique | Résistance: initiale: < 50 milliohms; |
| Courant 1.5A résistif ((0,4A inductif) 250V | |
| Connexion électrique | 6.3x0.8 blades 46244 ou terminaux à vis |
| Matériel | Pour les véhicules à moteur: |
| Connecteurs de conduits: ABS | |
| Membrane: silicone | |
| Couverture de câble:PVC | |
| Le poids | 0.15 kg ((0.35 kg avec tuyau flexible) |
| Connexion | φ6,0 mm pour les raccords de tubes |
| Approbation | Les États membres doivent respecter les règles suivantes: |
Dimension (en mm)
Connexions d'installation
Les régulateurs de pression d'air de la série QAD sont calibrés en usine pour la position verticale.
• avec le couvercle tourné vers le haut, le point de commutation est 15 Pa supérieur à l'échelle;
• avec le couvercle tourné vers le bas, le point de commutation est inférieur de 15 Pa à l'échelle.
Nom de l'organisme:Ne pas installer à l'envers avec des pressions inférieures à 50 pa!
câblage électrique
Gamme de produits
| Modèle | Plage de pression | Différentiel | La tolérance |
| Le QAD-1 | 20 à 200 Pa | 10 Pa | ±15% |
| Le QAD-2 | 30 à 300 Pa | 10 Pa | ±15% |
| Le QAD-3 | 40 à 400 Pa | 20 Pa | ±15% |
| Le QAD-4 | 50 à 500 Pa | 20 Pa | ±15% |
| Le QAD-5 | 200 à 1000 Pa | 100 Pa | ±15% |
| Le QAD-6 | 500 à 2500 Pa | 150 Pa | ±15% |
| Le QAD-7 | 1000 à 5000 Pa | 250 Pa | ±15% |
- Les performances indiquées dans la présente fiche peuvent être modifiées sans préavis en raison d'améliorations de conception.
