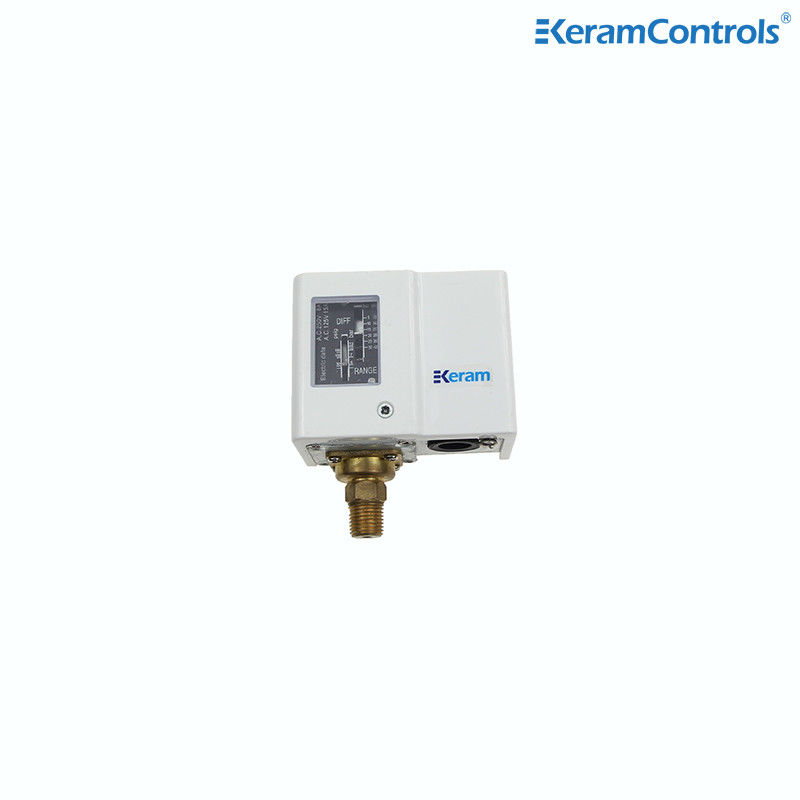

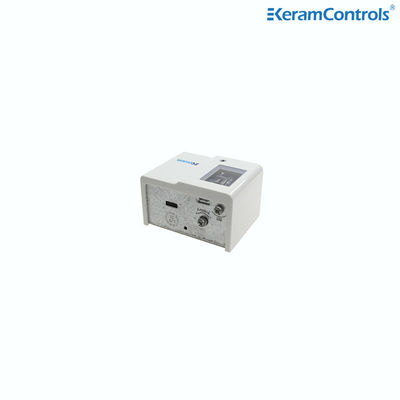

Mano-contact réglable en laiton de SPDT pour la pompe à eau
| Certificat: | CE | Interface de pression: | Laiton |
|---|---|---|---|
| Microcontact: | SPDT | Protection du logement: | IP44 |
| Mettre en évidence |
Mano-contact réglable de SPDT,Mano-contact IP44 réglable en laiton,Mano-contact de pompe à eau de SPDT |
||
Pressostat réglable pour pompe à eau
Description
Le pressostat est une déformation purement mécanique qui fait agir le microswitch. Lorsque la pression augmente, différents composants de détection de pression (diaphragme, soufflet, piston) se déforment et se déplacent vers le haut. Grâce à la structure mécanique telle qu'un ressort de main courante, le micro-interrupteur situé à l'extrémité supérieure sera finalement activé pour émettre le signal électrique. Le mode de réglage du pressostat UE peut être divisé en type à déplacement continu et type à équilibre de force à partir du principe fonctionnel.
Fonctionnalité
- Les régulateurs de pression simples de la série Q peuvent être utilisés non seulement dans les réfrigérants fluorés, mais également dans l'air et les liquides (température du liquide autorisée de -20 à 120 °C).
- Plage réglable et réglages différentiels
- Le micro-interrupteur SPDT rénové assure une fonction de commutation fiable
- Le support de montage flexible convient à diverses applications pour enfants
- Le couvercle supérieur est facultatif (IP44)
- Diverses connexions sont disponibles sur demande
- Version à réinitialisation automatique et manuelle
- Le matériau du soufflet est en cuivre et l'interface de pression est en laiton
- Plusieurs modèles disponibles en enceinte anti-goutte pour les applications marines ou en enceinte antidéflagrante pour les applications spéciales
- Homologation CE
Données techniques
| Modèle | Plage (barre) | Différentiel (barre) | Réglage d'usine (barre) | Pression maximale du soufflet | |||
| Min. | Max. | Min. | Max. | DÉSACTIVÉ | SUR | ||
| T3 | -0,5 | 3 | 0,35 | 1,5 | 2 | 1 | 16,5 |
| Q6 | -0,5 | 6 | 0,6 | 4 | 3 | 2 | 16,5 |
| Q6M | -0,5 | 6 | ≤1 | 3 | Réinitialisation manuelle | 16,5 | |
| Q10 | 1 | 10 | 1 | 3 | 6 | 5 | 16,5 |
| Q16 | 5 | 16 | 1 | 4 | 10 | 8 | 33 |
| Q20 | 5 | 20 | 2 | 5 | 16 | 3 | 33 |
| Q30D | 5 | 30 | 3 | 10 | 20 | 15 | 33 |
| Q30 | 6 | 30 | 3-5 (fixe) | 20 | 15-17 | 33 | |
| Q30M | 6 | 30 | ≤4 | 20 | Réinitialisation manuelle | 33 | |
Note:
L'unité d'étalonnage sur la plaque d'échelle avec « bar » et « psig », pourrait être révisée en « Mpa » et « kgf/cm2 » si les clients le demandent. Les connexions peuvent avoir des sélections telles que British Flare (E), soudure (C) et capillaire (S).
Dimensions (mm)
Évaluation électrique
|
125V CA |
250V CA |
24V CC |
||
| Courant non inductif | 20A | 10A | 10A | ||
| Courant inductif | Courant à pleine charge | 15A | 8A | 8A | |
| Roter verrouillé | 72A | 64A | |||
Câblage électrique
