Capteur différentiel de pression de différence de capteur de pression atmosphérique IP65 pour le système de la CAHT
| Signal de sortie: | 4-20mA (2wire) | Température de stockage: | Φ1,0-Φ4,5 mm |
|---|---|---|---|
| Consommation d'énergie: | <1.5W | Précision: | <±1% FS@-5 à +65℃ |
| Température de fonctionnement: | -20 ··· +70°C | ||
| Mettre en évidence |
capteur différentiel de pression atmosphérique 20mA,capteur de pression de la différence 2wire,Capteur de pression de la différence IP65 |
||

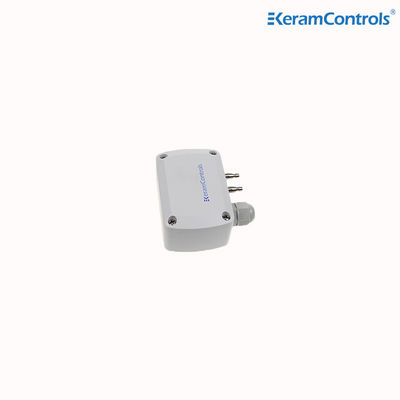

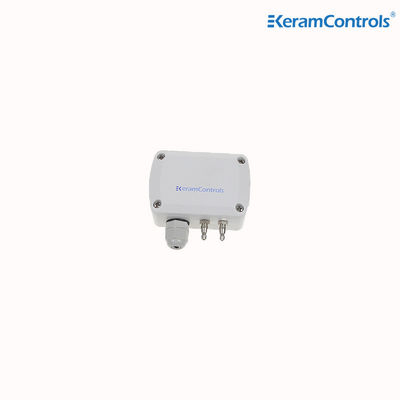

Capteur de pression d'air différentiel
Définition
Le principe de fonctionnement de l'émetteur de pression différentielle est de transférer la pression différentielle prise par les pièces d'étranglement standard (buseaux, plaques d'orifice,tubes de venturi) au diaphragme d'isolation des deux côtés de l'émetteur à travers les tuyaux de pression des deux côtés de l'émetteur de pression différentielle, et transmet ensuite le signal de pression différentielle à l'élément de mesure à travers le fluide d'étanchéité (huile de silicone, huile fluorée) dans le diaphragme,puis l'élément de mesure convertira le signal de pression différentielle en signal électrique correspondant et le transmettra au convertisseurEnfin, il est transformé en signaux électriques standard (1~5V, 4~20mA) après traitement par un amplificateur opérationnel et d'autres unités.
Généralement, le site d'installation de l'émetteur de pression différentielle est éloigné de la salle de contrôle.le signal de courant standard de 4 à 20 mA est généralement utilisé comme signal de transmission, et le signal de contact dans la salle de contrôle devient de 1 à 5 V.
Caractéristique
- Variété de -25/+25Pa à -10000/+10000Pa (selon les modèles)
- Étalonnage manuel à zéro automatique
- Voltage, courant, sortie de signal numérique
- Précision standard < ± 1% FS
- Protection de la maison IP65
- Lorsque ≤ 100 Pa, précision < ± 3%FS±2Pa
Application du projet
- Système de climatisation
- Salles blanches pharmaceutiques
- Salles blanches électroniques
- Salles propres médicales
- Bâtiments commerciaux
- Centre de transport en commun
Données techniques
| Modèle | Le KDP110 |
| Unités de mesure | Papa, où est-ce que tu vas?2O,inWG,mmHG,KPa,mbar |
| Précision | < ± 1% FS@-5 à + 65°C |
| Temps de réponse | 0.5s |
| Stabilité répétée | ±0,01 % à FS/Année |
| Résolution | 0.1 Pa; 0,1 mmH2O; 0,01mbar; 0,01 mmHG |
| Les médias | Air et gaz neutres |
| Température de fonctionnement | -20...+70°C. Pour les autres |
| Température de stockage | -40... +60°C |
| Consommation d'électricité | Pour les appareils à combustion |
| Tolérée à haute pression | x15 |
| Énergie | Pour les appareils de commande électronique, la fréquence de commande électronique est la fréquence de commande électronique. |
| Signal de sortie | Pour les appareils à commande numérique: |
| Pour les appareils à commande numérique: | |
| Pour les appareils de traitement des ondes électromagnétiques | |
| Résistance à la combustion | |
| Personnalisé | |
| Auto Zéro | Étalonnage manuel |
| Matériel de logement | Le système d'avertissement doit être conforme à l'annexe I. |
| Classe de protection | Le nombre d'unités de traitement |
| Glande du câble | M16*1.5 |
Dimension
Réglage de la plage de mesure
Réglage de sortie (modèle à 3 fils)
Correction manuelle du point zéro
Guide de commandee
Le nombre de points de sortie doit être le même que le nombre de points de sortie.
| Modèle | Portée | Produits | ||
| Le KDP110 | -100 à +100 Pa | Les États membres | 4 à 20 mA ((2 fils) | (E) |
| -1000 à +1000 Pa | (2) Les | 4 à 20 mA ((3 fils) | (F) | |
| -2000 à +2000 Pa | (3) Les produits | Les câbles à haute tension sont les suivants: | (G) | |
| -10000 à +10000 Pa | Le nombre de personnes | Résistance à la combustion | (H) | |
| Personnalisé | ||||
