Détails sur le produit:
|
| Type d'opération: | Commutateur "Marche/Arrêt", en une seule étape, micro | Sortir: | SPDT 15 (8A) 24/250VAC |
|---|---|---|---|
| Garantie: | 1 an | Élément de détection: | Pagayer |
| Matériau de la pagaie: | Acier inoxydable | La température liquide: | -20℃~120℃ |
| Température ambiante admissible: | -40 ℃ ~ 85 ℃ | ||
| Mettre en évidence: | 0Transmetteurs de capteurs de.35Mpa,0Transmetteurs de capteurs de 5 V de 35 MPa,0Capteur de débit de liquide de 24 V de 35 MPa |
||

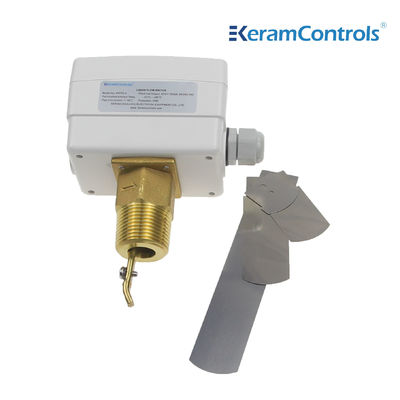

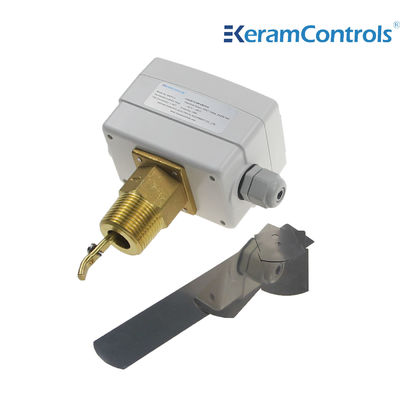

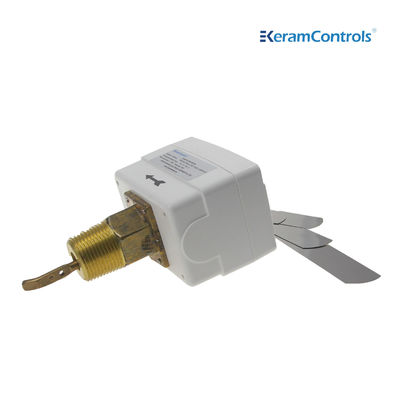

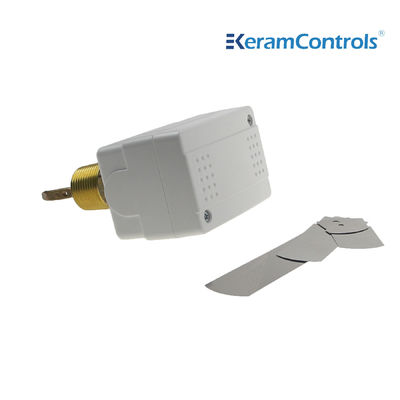

Pressostat de débit de liquide série KWFS, adapté aux canalisations des usines industrielles : chauffage et climatisation, systèmes de réfrigération et pompes à chaleur, contrôle du débit d'eau et des fluides liquides conventionnels.
Contrôle et surveillance du débit de liquide des chaudières, des pompes, etc., des équipements de chauffage, de refroidissement et de climatisation.
Caractéristiques
● Contrôle du débit d'eau et des fluides normaux
● Le micro-interrupteur SPDT rénové assure une fonction de commutation fiable
● Puissance de commutation 15(8A) 250VAC
● IP65, boîtier de classe I
● Point de consigne réglable
● Palette en acier inoxydable
● Matériau en laiton
● Température maximale du liquide 120℃
● Pression de service maximale 13,5 Ba
| Type de fonctionnement | Marche/Arrêt, mono-étage, micro-interrupteur |
| Sortie | SPDT 15(8A) 24/250VAC |
| Débits | Voir le tableau des débits |
| Réglage du point de consigne du débit | Vis interne |
| Élément de détection | Palette |
| Applications liquides | Eau chaude, eau glacée, eau de puits, eau de piscine et eau de mer, saumure ou éthylène glycol |
| Matériaux des pièces en contact avec le fluide | Laiton |
| Matériau de la palette | Acier inoxydable |
| Température du liquide | -20℃~120℃ |
| Température ambiante admissible | -40℃~85℃ |
| Humidité ambiante admissible | 10…90% HR, sans condensation |
| Entrée de câble | Raccord M18 |
| Boîtier | ABS ou PC résistant au feu |
| Protection | IP65 |
| Couleur | Blanc |
| Poids | 1,0 kg |
Types de modèles
| Modèle | Connexion |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Taille de la conduite (po) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Débit min. | Augmentation du débit ①&②Connecté |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Diminution du débit ①&③Connecté |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Débit max. | Augmentation du débit ①&②Connecté |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Diminution du débit ①&③Connecté |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Remarque :
①Pour les débits avec le suffixe "Z", la palette de 6 pouces doit être installée.
②L'unité de débit du tableau ci-dessus est GPM (m /h)
Le pressostat de débit peut être installé dans toutes les positions, loin des coudes ou des étranglements, avec la flèche indiquant le sens du débit. Si la conduite est verticale, recalibrer la plage pour équilibrer le poids de la palette. Si l'appareil est monté vers le bas, veiller aux scories et l'appliquer dans une conduite droite, loin des filtres, des vannes, etc., avec une longueur d'au moins 5 fois le diamètre de la conduite en amont et en aval de l'appareil.
Remarque :
Le pressostat de débit est calibré en usine à sa sensibilité minimale. Pour augmenter la vanne de consigne, tourner la vis de réglage dans le sens des aiguilles d'une montre. La vanne de coupure doit être ≥ le débit minimum nécessaire pour garantir la protection de l'installation.
| Installer la palette | |
| Tuyau | N° |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
