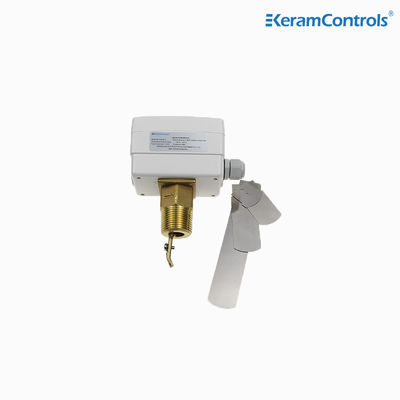

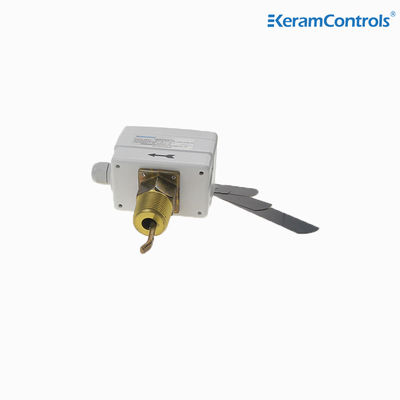

Commutateur d'écoulement liquide de pompe à eau d'IP65 SPDT sur l'étape unique
| Type d'opération: | Marche/Arrêt, à un étage, micro-interrupteur | Sortir: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| Débits: | Voir tableau des débits | Protection du logement: | IP65 |
| Mettre en évidence |
Commutateur d'écoulement IP65 liquide,Commutateur d'écoulement de liquide de la CE,Commutateur d'écoulement de pompe à eau de SPDT |
||
Commutateur de débit pour pompe à eau
Définition
L'interrupteur de débit d'eau KWFS est un dispositif de contrôle et de protection automatique du débit d'eau.la force générée par le débit d'eau sur la cible fait tourner le levier et le circuit de commande fermé ou ouvertL'interrupteur de débit d'eau est largement utilisé dans le système d'eau des refroidisseurs d'eau et de l'ingénierie de climatisation.Il peut assurer le fonctionnement sûr et efficace du système de climatisation.
Application du projet
Contrôle et surveillance du débit de liquide des chaudières, des pompes, etc., des équipements de chauffage, de refroidissement et de climatisation.
Caractéristiques
● Contrôle du débit de l'eau et des milieux normaux
● Le micro-interrupteur SPDT rénové assure une fonction d'interrupteur fiable
●15 ((8A) 250VAC pour les commutateurs
● IP65, classe I du boîtier
● Point de réglage réglable
● Paddle en acier inoxydable
● Matériau en laiton
● Température maximale du liquide 120°C
● Pression de travail maximale de 20 Ba
Les spécifications
| Type d'opération | On/Off, simple étape, micro-interrupteur |
| Produits | Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage. |
| Taux de débit | Voir tableau du débit |
| Ajustement du réglage du débit | vis interne |
| Élément de détection | Paddle |
| Applications dans les liquides | Eau chaude, réfrigérée, de puits, de piscine et de mer,Saline ou éthylène glycol |
| Matériau des pièces en contact avec le fluide | D'autres produits |
| Matériau de pagaie | d'acier inoxydable |
| Température du liquide | -20°C à 120°C |
| Température ambiante admissible | -40°C à 85°C |
| Humidité ambiante admissible | RH 10 à 90%, non condensant |
| Entrée du câble | Appareil pour le M18 |
| Logements | Résistance au feu ABS ou PC |
| Protéger | Pour la protection contre la corrosion |
| Couleur | Blanc |
| Le poids | 10,0 kg |
Types de modèle
| Modèle | Connexion |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Tableau des débits de liquide
| Taille du tuyau de ligne (en) | 1 | Un quart. | 1 et demi | 2 | Deux et demi. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. débit |
Augmentation du débit |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64- Je ne sais pas.7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
Diminution du débit |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| Max. débit |
Augmentation du débit |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
Diminution du débit |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
Nom de l'organisme:
1Pour les débits avec suffixe "Z", la pagaie de 6 pouces doit être installée.
2L'unité de débit du tableau ci-dessus est GPM (m/h)
Le câblage électrique
Installation
L'interrupteur de débit peut être installé dans n'importe quelle position loin des coudes ou des gaz d'échappement, avec une flèche sur la direction du débit.Si le dispositif est monté vers le bas, s'occuper des scories et les appliquer dans un tuyau droit, éloigné des filtres, des vannes, etc., d'une longueur au moins 5 fois le diamètre du tuyau en amont et en aval de l'unité.
Nom de l'organisme:
L'interrupteur de débit est calibré en usine à sa sensibilité minimale. Pour augmenter la vanne de réglage, tournez la vis de réglage dans le sens des aiguilles d'une montre.La soupape de coupure doit être ≥ le débit minimum nécessaire pour garantir la protection de l'installation..
Dimension (mm)
Pâles
| Installez Paddle | |
| Pièces | Je ne veux pas. |
| 1 pouce | 1 |
| 11/4 " | 1 |
| 11/2 " | 1 |
| 2 " | 1,2 |
| 21/2 " | 1,2 |
| 3 pouces | 1,2,3 |
| 4 pouces | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5 pouces | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6 pouces | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8 pouces | 1,2,3 |
| 8"Z | 1,2,3,4 |
